Tour à métaux à commande numérique Optimum L 50P
Nous consulter
TTC
Hors frais de port
L 50P - Tour CNC Premium Universel. Une solution complète - Des possibilités multiples. Avec COMMANDE SIEMENS SINUMERIK 828D avec PPU 290
3514340
Fiche technique
- Idéal pour la réalisation de petites séries
- Usinage précis
- Servomoteurs de broche et d’avance SIEMENS
- Cartérisation de série avec équipement de sécurité complet
- Haute vitesse de broche 3500 T/min. de série
- Mandrin hydraulique avec commande au pied
- Vis à billes pour des vitesses d’avance rapide sur tous les axes
- Guides linéaires sur tous les axes
- Lubrification centralisée automatique
- Changeur 8 outils servohydraulique VDI 30
- Panneau de commande pivotant
- Volants électroniques pour les axes X et Z
- Système d’arrosage avec réservoir à lubrifiant de 110 litres
- Connexion RJ45, porte USB et connexion électrique (230 V) sur le panneau de commande
- CEM (Compatibilité électromagnétique)
- Six pieds réglables
- Outil de service
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter
Panneau de commande SIEMENS SINUMERIK 808D ADVANCED
- Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
- Ecran TFT couleur 10.4“
- 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes
Equipement de série :
- Changeur d'outils : Changeur 8 outils servohydraulique VDI 30. Hauteur d’attachement carré max. 20 mm. Ø d’attachement barre d’alésage 32 mm
- Guide linéaire : Rigidité statique et dynamique maximale. Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie

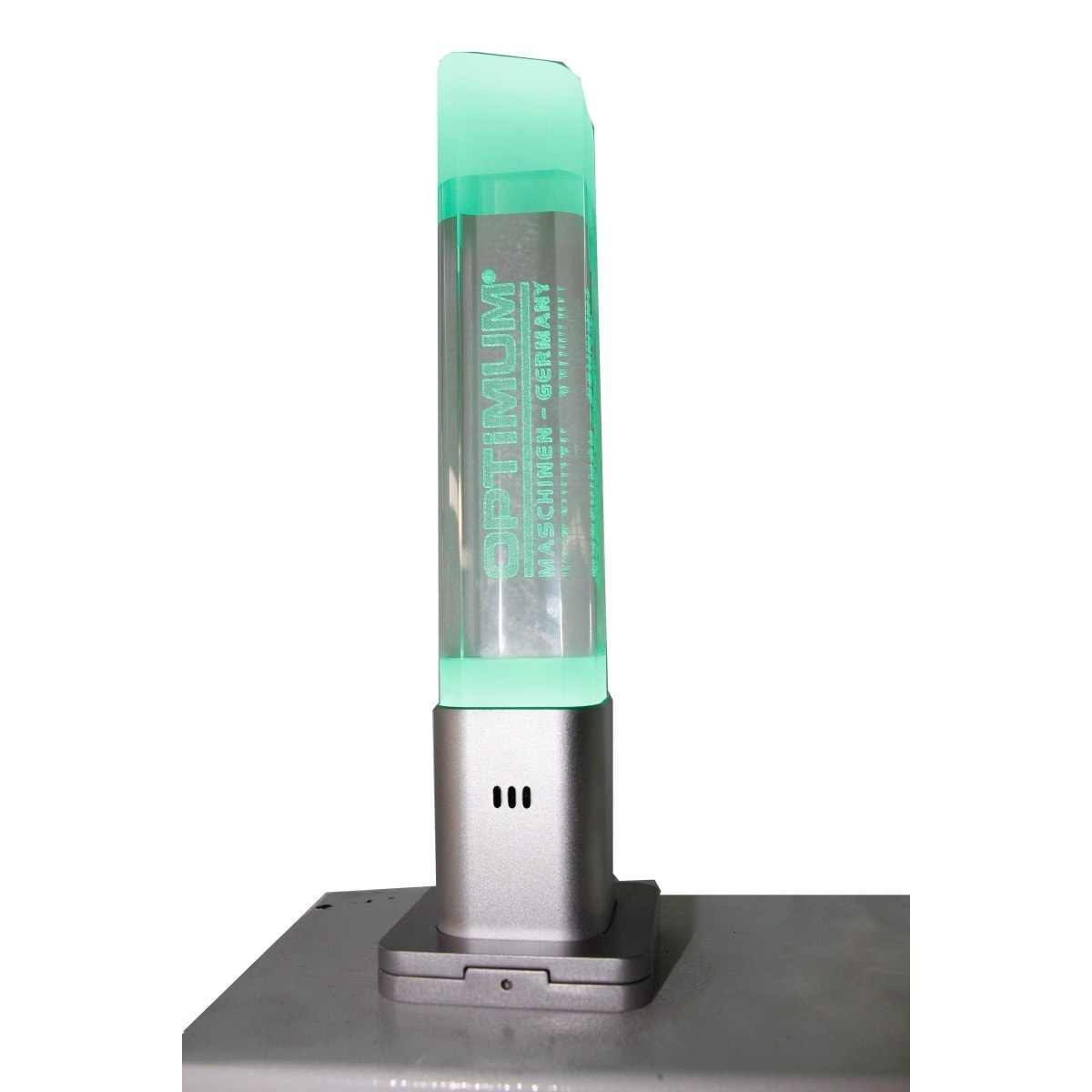

- Colonne lumineuse : Indique visuellement l'état de la machine. Longue durée de vie

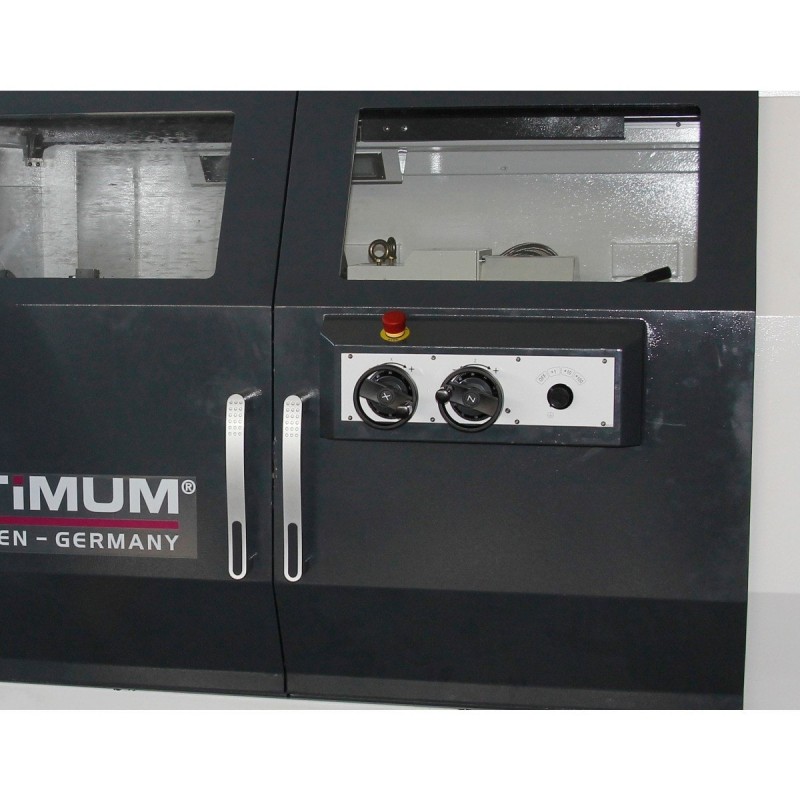

- Volants : Volant pour le déplacement manuel des axes X et Z
- Echangeur de chaleur : Armoire électrique fermée avec gestion intelligente du refroidissement. Température optimale, même en cas de températures extérieures élevées
- Système de lubrification centralisée : Garantit une lubrification régulière et automatique. Les points de lubrification reliés au système de lubrification centralisée ont une durée de vie accrue
- Poupée mobile : Positionnement rapide, simple et sans outil par levier de serrage
- Mandrin à trois mors : Mandrin trois mors hydraulique Ø 200 mm. Alésage Ø 52 mm. Serrage facile des pièces
- Pédale : La pédale permet d’ouvrir et de fermer facilement et rapidement le mandrin
| Dimensions et poids | |
| Longueur | 3190 mm |
|---|---|
| Largeur | 1965 mm |
| Hauteur | 2052 mm |
| Poids net (brut) | 4500 kg |
| Caractéristiques | |
| Hauteur de pointes | 245 mm |
| Ø usinable au-dessus du banc | 490 mm |
| Ø usinable au-dessus du chariot | 280 mm |
| Largeur de banc | 400 mm |
| Données électriques | |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Attachement | |
| Attachement de broche | ISO 702-1 No. 6 Form A2 |
| Alésage de broche | Ø 66 mm |
| Poupée mobile | |
| Cône Morse du fourreau | CM 5 |
| Course du fourreau | 150 mm |
| Ø du fourreau | 75 mm |
| Vitesse d'alimentation | |
| Vitesse avance automatique X | 15 m/min |
| Vitesse avance automatique Z | 20 m/min |
| Système de lubrification par refroidissement | |
| Puissance du système d'arrosage | 1 kW |
| Précision de fraisage | |
| Précision de la répétabilité | ±0.005 mm |
| Précision du positionnement | ±0.005 mm |
| Système de lubrification par refroidissement | |
| Capacité du réservoir | 110 l |
| Broche verticale | |
| Motorisation de broche(Mode S1) | 9 kW |
| Motorisation (Mode S6 à 30%) | 15.8 kW |
| Couple moteur (Mode S6 à 30%) | 95 Nm |
| Caractéristiques | |
| Diamètre du mandrin de tour | 210 mm |
| Longueur usinable | 618 mm |
| Couple du moteur | |
| Couple moteur de l'axe X | 6 Nm |
| Couple moteur de l'axe Z | 11 Nm |
| Système hydraulique | |
| Puissance de la pompe hydraulique | 2,2 kW |
| Capacité du réservoir hydraulique | 50 l |
| Données de la machine | |
| Alésage de mandrin | Ø 52 mm |
| Course | |
| Course axe X | 300 mm |
| Course axe Z | 800 mm |
| Broche verticale | |
| Couple du moteur | 57 Nm |
| Changeurs d'outils | |
| Type de changeur d'outils | Hydraulique Servo. VDI 30 |
| Nombre d'emplacements d'outils du changeur d'outils | 8 |
| Hauteur x largeur de l'attachement carré max. | 20 mm |
| Diamètre d’attachement barre d’alésage max. | 32 mm |
| Moteur | |
| Couple de la broche | 95 Nm |
| Système de contrôle | |
| Mémoire CNC | 5 MB |
| Temps de changement de bloc | 2 ms |
| Anticipation (Look ahead) | 100 |
| Nombre d'outils | 256 |
| Logiciel système Sinumerik 828D (option d'usine) | SW 26x |
