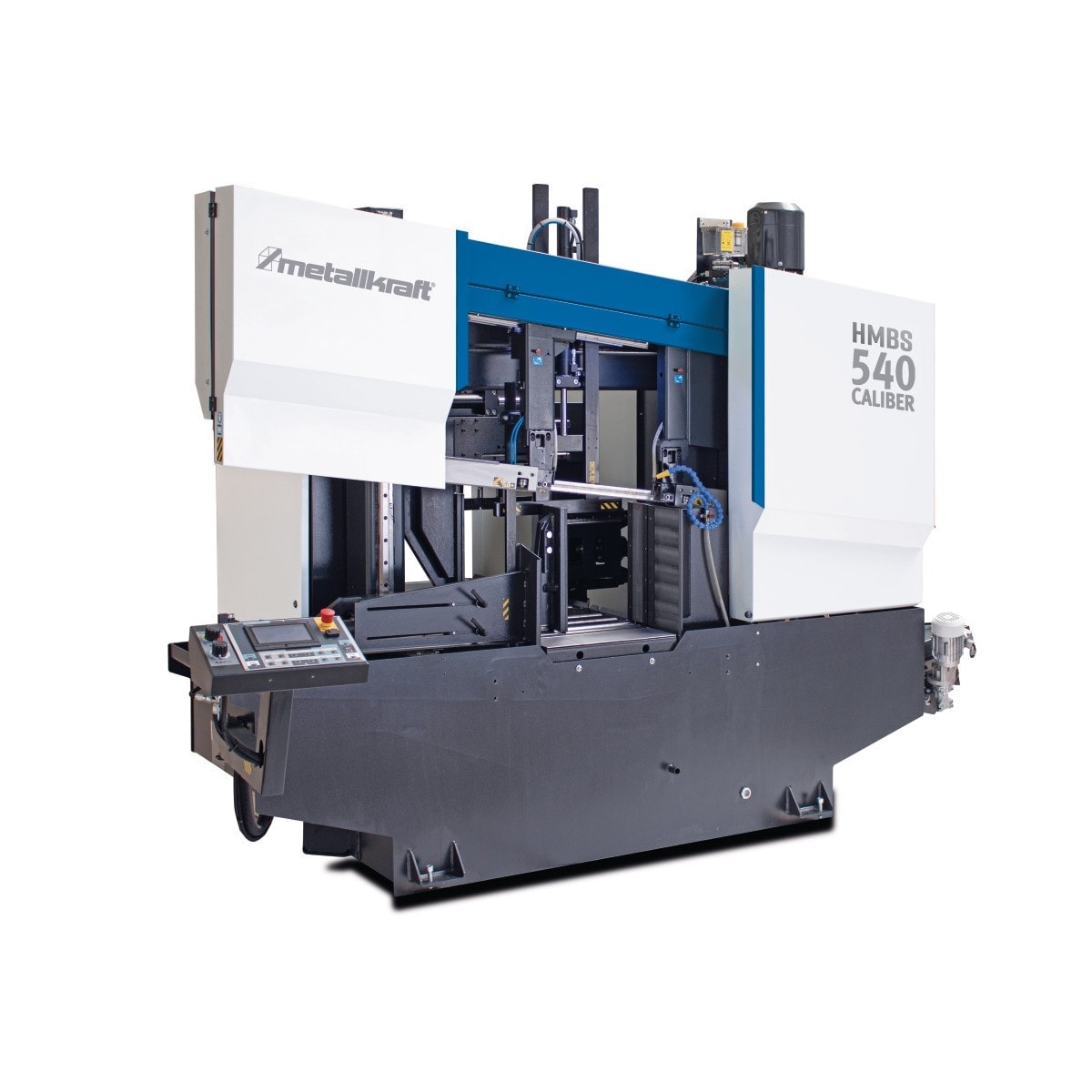

Scie à ruban horizontale Metallkraft HMBS 540 HA X CALIBER
Nous consulter
TTC
Hors frais de port
Scie à ruban semi-automatique avec commande Siemens
3693205
Fiche technique
- Machines en acier semi-automatiques, à commande hydraulique, guidage par deux colonnes
- Pour la découpe de pièces creuses et pleines
- Corps de machine robuste réduisant les vibrations pour une performance de sciage maximale
- Vitesse de coupe en continu de 15 à 150 m/min
- L‘entraînement de la lame de scie se fait par un engrenage conique, un moteur asynchrone et un variateur de fréquence haute qualité
- Serrage du matériau devant et derrière la couper grâce à un étau en deux parties
- Réglage de la pression du serrage hydraulique de l‘étau par une valve de commande avec manomètre
- Lame inclinée à 7° pour améliorer les performances de découpe et allonger la durée de vie
- Le guide-lame avant se déplace automatiquement en parallèle avec le mors mobile de l’étau
- Brosse à copeaux à entraînement électrique
- Zone de travail avec éclairage LED
- Commande Mitsubishi FX 5, utilisation simple par un écran tactile de 4,3 pouces
- BRP – Surveillance de la lame (voir en page 514)
- Mouvement de coupe par vérin hydraulique

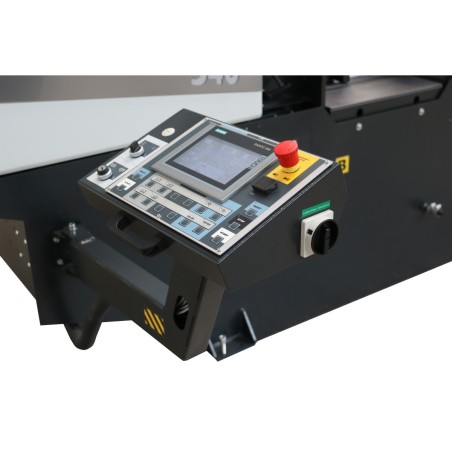

- Commande Siemens S7-1500 avec un grand nombre de fonctions et une utilisation via un grand écran tactile de 7 pouces
- Avec ARP (régulation automatique de l‘avance de coupe)
- Mouvement de coupe par vis à billes et servomoteur
- Refroidissement par émulsion avec distribution du liquide de refroidissement au travers des guide-lames dans la rainure de découpe
- Moteur plus puissant en option
- Mode ARP
- Régulation automatique de l’avance de découpe optimisée, de sorte que l’opérateur ait uniquement besoin de régler les paliers de charge (ampères) pendant la découpe.
- Nous recommandons d’utiliser cette fonction lors de la découpe de matériaux ayant des épaisseurs de paroi différentes (coupe transversale)
| Dimensions et poids | |
| Longueur | 4300 mm |
|---|---|
| Largeur | 2030 mm |
| Hauteur | 2550 mm |
| Poids net (brut) | 3325 kg |
| Données électriques | |
| Puissance moteur | 5.5 kW |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Données de la machine | |
| Vitesse de coupe | 15 - 150 m/min. |
| Vitesse | Infinitely adjustable |
| Longueur de la lame | 6200 mm |
| Largeur de la lame | 41 mm |
| Épaisseur de la lame | 1.3 mm |
| Données électriques | |
| Puissance de système d'arrosage | 0.12 kW |
| Caractéristiques d'usinage | |
| Longueur de coupe minimale | 15 mm |
| Diamètre du matériau min. | 10 mm |
| Données électriques | |
| Puissance système hydraulique | 0.75 kW |
| Données de la machine | |
| Angle de coupe | 7 ° |
| Caractéristiques d'usinage | |
| Longueur résiduelle min. de pièce | 40 mm |
| Dimensions et poids | |
| Hauteur de table de travail | 800 mm |
