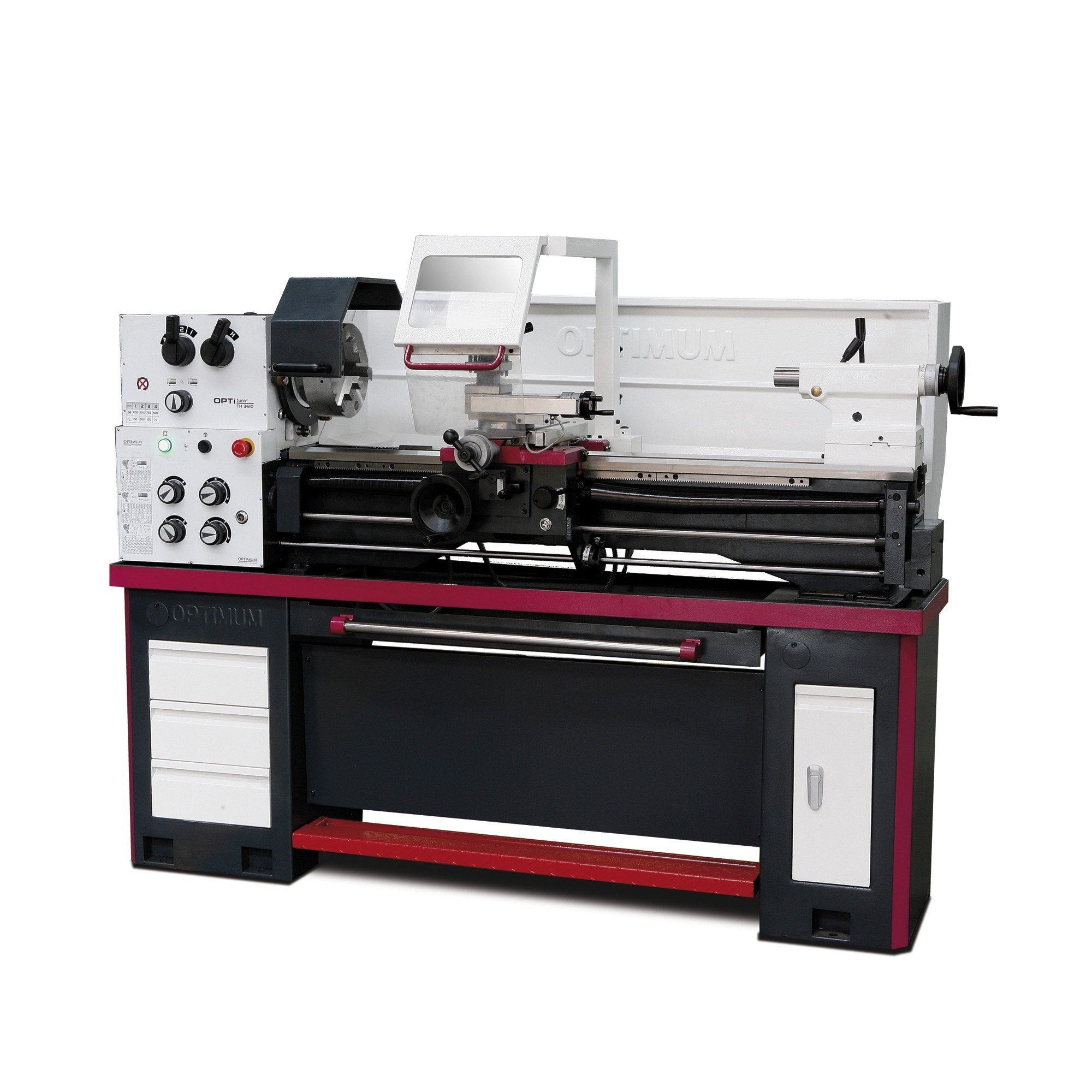

SET TOUR OPTIMUM TH3610 (400V)

8 822,90 €
8 699,00 € HT
TTC
Frais de port inclu

Tour de mécanicien entièrement équipé avec boîte de vitesse et boîte d’avances mécaniques.

Pour ce produit, nous vous conseillons de regarder la fiche technique !

EX3402050
Fiche technique
  • Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
  • Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5)
  • Précision de concentricité du nez de broche < 0.015 mm
  • Boîte d’avances souple, pignons trempés et lubrifiés par bain d’huile
  • Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
  • Décalage latéral de la poupée mobile pour le tournage conique long
  • Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
  • Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
  • Volants débrayables de sécurité sur les axes X et Z
  • Protection électrique du moteur
  • Transformateur basse tension 24 volts
  • Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
  • Commutateurs testés en fonction du cycle de vie EN ISO 13849
  • Sélectionneur principal verrouillable
  • Tiroir à copeaux monté sur glissières
  • Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
  • Lampe de travail LED
  • Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Accessoires de série :

  • Mandrin 3 mors Camlock Ø 200 mm
  • Lunette fixe Ø 10 à 70 mm
  • Lunette à suivre Ø 10 à 60 mm
  • Lampe de travail LED
  • Douille de réduction CM 6 / CM 3
  • 2 pointes fixes CM 3
  • Tourelle 4 positions
  • Kit de pignons d’avance
  • Clés de service
Dimensions et poids
Longueur 1925 mm
Largeur 720 mm
Hauteur 1350 mm
Poids net (brut) 570 kg
Caractéristiques
Hauteur de pointes 169 mm
Distance entre-pointes 980 mm
Ø usinable au-dessus du banc 350 mm
Ø usinable au-dessus du chariot 220 mm
Attachement
Cône morse de la broche CM 6
Section d‘outils Max. 16 x 16 mm
Poupée mobile
Cône Morse du fourreau CM 3
Course du fourreau 120 mm
Déplacements / Filetages
Filetages métriques 0,4 – 7 mm/T
Nombre de pas métriques 32
Filets au pouces (TPI) 56 – 4 TPI
Course
Course du chariot supérieur 112 mm
Course du chariot transversal 168 mm
Course du chariot longitudinal 850 mm
Alimentation
Avances longitudinales 0,05 – 1,5 mm/tour
Broche horizontale
Puissance moteur de broche horizontale 1,5 kW
