Pack essentiel - Livraison incluse *
* Uniquement en France métropolitaine

TOUR OPTIMUM TM 3310D

8 532,83 €
8 299,00 € HT
TTC
Frais de port inclu

Tour de mécanicien entièrement équipé avec boîte de vitesses et boîte d‘avances mécaniques. Equipé d’un système de visualisation 3 axes DPA 31

EX3403025
Fiche technique
  • Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
  • Système d‘attachement rapide du mandrin DIN ISO 702-2 Nr. 4 (Camlock D1 - 4)
  • Précision de concentricité du mandrin <0.04 mm
  • Précision de concentricité du nez de broche trempé < 0.015 mm
  • Entraînement de broche par boîte de vitesses mécanique
  • Décalage latéral ajustable ± 5 mm pour le tournage conique long
  • Orientation du chariot supérieur pour le tournage conique
  • Graduation du vernier du fourreau et volant de la poupée mobile 0.02 mm
  • Ajustement simple et rapide de la poupée mobile grâce au levier de serrage rapide
  • Avances longitudinales et transversales automatiques
  • Vis mère pour les opérations de filetages et d’avances longitudinales automatiques
  • Vis mère et barre de chariotage montée sur 2 bagues frittées
  • Pignons acier de série pour le filetage
  • Guidage de l’axe Z trempé et rectifié
  • Système électrique 24 volts DC
  • Boîte d’avances souple, pignons rectifiés fonctionnant dans un bain d’huile
  • Volants avec verniers ajustables avec graduations 0.04 / 0.02 mm
  • Volants débrayables de sécurité sur les axes X et Z testés selon EN23125
  • Levier de commande au tablier pour l‘avance automatique longitudinale ou transversale
  • Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
  • Commutateurs testés en fonction du cycle de vie EN ISO 13849
  • Broche trempée et rectifiée, montée sur roulements coniques réglables
  • Socle de machine robuste en acier
  • Lampe de travail LED de série
  • Frein électromagnétique sur le moteur principal
  • Tourelle indexée 4 positions
  • Arrêt d’urgence “coup de poing” à gauche et à droite
  • Mandrin 3 mors de série
  • Fabrication haute précision
  • Réduction considérable des temps d‘usinage
  • Haute précision de travail
  • Règles en verre sur les 3 axes
  • Réduction du taux d‘erreurs
  • Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe

Accessoires de série :

  • Mandrin 3 mors Ø 160 mm Camlock Nr. 4

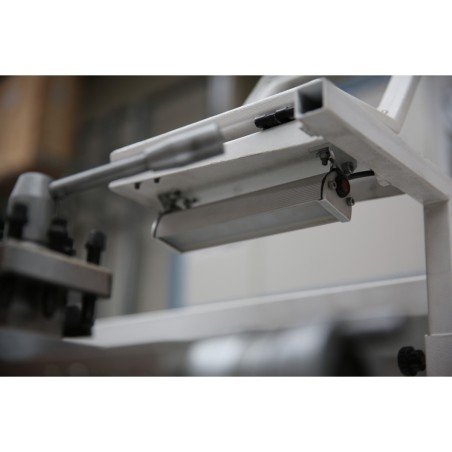

  • Lampe de travail LED
  • Douille de réduction CM 5 / CM 3
  • Pointe fixe CM 3
  • Tourelle 4 positions, capacité 16 mm
  • Jeu de pignons de filetage et d‘avances
  • Socle avec bac à copeaux inclus
  • Premier remplissage de la machine avec de l’huile de qualité premium
  • Clefs de service
Dimensions et poids
Longueur 1760 mm
Largeur 745 mm
Hauteur 1320 mm
Poids net (brut) 471 kg
Caractéristiques
Hauteur de pointes 165 mm
Distance entre-pointes 1000 mm
Ø usinable au-dessus du banc 330 mm
Ø usinable au-dessus du chariot 216 mm
Largeur de banc 190 mm
Vitesse
Nombre de vitesses 9
Vitesse de broche 65 – 2000 T/min.
Données électriques
Puissance moteur 1,1 kW
Alimentation 400 V
Fréquence 50 Hz
Attachement
Attachement de broche Camlock DIN ISO 702-2 No. 4
Alésage de broche Ø 38 mm
Cône morse de la broche CM 5
Section d‘outils Max. 16 x 16 mm
Poupée mobile
Cône Morse du fourreau CM 3
Course du fourreau 100 mm
Ø du fourreau 38 mm
Déplacements / Filetages
Filetages métriques 0,4 – 10 mm/T
Nombre de pas métriques 29
Filets au pouces (TPI) 56 – 4 TPI
Course
Course du chariot supérieur 90 mm
Course du chariot transversal 168 mm
Course du chariot longitudinal 850 mm
Alimentation
Avances longitudinales 0,02 – 0,4 mm/tour
Nombre d'avances longitudinales 24
Avances transversales 0,01 – 0,2 mm/tour
Nombre d'avances transversales 32
Dimensions et poids
Hauteur max. 1590 (DPA) mm
