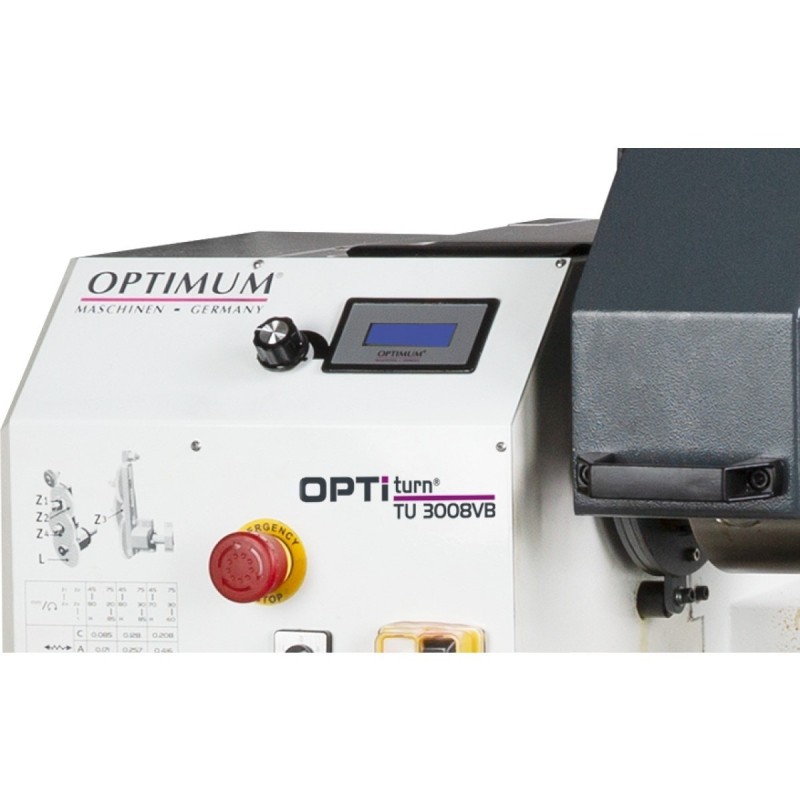

TOUR OPTIMUM TU3008 VB (230V)

4 758,96 €
4 599,00 € HT
TTC
Frais de port inclu

Tours de précision équipés d’avances automatiques longitudinales et transversales. Avec variateur de vitesse électronique.

EX3427206
Fiche technique
  • Fabrication haute précision
  • Motorisation haute performance sans entretien, grande puissance
  • Avances automatiques longitudinales et transversales
  • Boîte mécanique d’avances 9 vitesses transversales et 9 vitesses longitudinales
  • Barre de chariotage indépendante
  • Equipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
  • Protection de vis mère de série
  • Équipé d'un mandrin tout acier haute précision
  • Double roulement de broche qualité P5 avec rattrapage de jeu
  • Alésage de broche 38 mm
  • Mandrin Camlock D 1-4’ Ø 160 mm
  • Précision de concentricité du nez de broche < 0.009 mm
  • Précision de concentricité du mandrin < 0.04 mm
  • Volants des chariots gradués 0.04/0.01 mm
  • Tourelle 4 positions indexées avec carter de protection
  • Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
  • Inversion électrique du sens de rotation droite/gauche sur le panneau de commande
  • Carter de protection de mandrin asservi électriquement
  • Arrêt d’urgence “coup de poing” avec tension de sécurité
  • Chariots rainurés pour accueillir le réglet du système de mesure DRO 5, en option
  • Chariot supérieur orientable pour le tournage conique
  • Décalage latéral de la poupée mobile permettant le tournage conique long
  • Certificat de contrôle
  • Équipé d’un variateur de vitesse électronique et d’un afficheur digital de vitesse
  • Norme DIN EN 55011 Classe C2

Accessoires de série :

  • Mandrin 3 mors Ø 160 mm
  • Pointes fixes CM3/CM5
  • Carter de protection de mandrin
  • Carter arrière
  • Bac à copeaux
  • Tourelle 4 positions
  • Kit de pignons d'avances
  • Clefs de service

Dimensions et poids
Longueur 1525 mm
Largeur 705 mm
Hauteur 575 mm
Poids net (brut) 243 kg
Caractéristiques
Hauteur de pointes 158 mm
Distance entre-pointes 800 mm
Ø usinable au-dessus du banc 310 mm
Ø usinable au-dessus du chariot 190 mm
Largeur de banc 180 mm
Vitesse
Nombre de vitesses 2
Vitesse de broche 75 – 2500 T/min.
Données électriques
Puissance moteur 1,1 kW
Alimentation 230 V
Fréquence 50 Hz
Attachement
Attachement de broche Camlock DIN ISO 702-2 No. 4
Alésage de broche Ø 38 mm
Cône morse de la broche CM 5
Section d‘outils Max. 18 x 18 mm
Poupée mobile
Cône Morse du fourreau CM 3
Course du fourreau 70 mm
Ø du fourreau 38 mm
Déplacements / Filetages
Filetages métriques 0,2 – 3,5 mm/T
Nombre de pas métriques 18
Filets au pouces (TPI) 56 – 8 TPI
Nombre de pas (Filets au pouces) 21
Course
Course du chariot supérieur 65 mm
Course du chariot transversal 150 mm
Course du chariot longitudinal 600 mm
Alimentation
Avances longitudinales 0,085 – 0,832 mm/tour
Nombre d'avances longitudinales 9
Vitesse
Contrôle de la vitesse Réglable électroniquement
Alimentation
Avances transversales 0,01 – 0,1 mm/tour
Nombre d'avances transversales 9
