Fraiseuse 560x195x350 Optimum MB 4 P
8 349,00 € HT
TTC
Hors frais de port
Perceuse-fraiseuse universelle de précision avec boîte mécanique 12 vitesses. Fonction taraudage . Avance automatique, descente automatique, arrosage, socle et afficheur 3 axes de série.
3338460
Fiche technique
- Large gamme de vitesses (12) obtenues grâce à une boîte mécanique et un moteur bi-vitesses (95 - 3200 T/min.)
- Pignons haute qualité rectifiés et trempés, lubrifiés par bain d’huile
- Montée et descente motorisée de l’axe Z

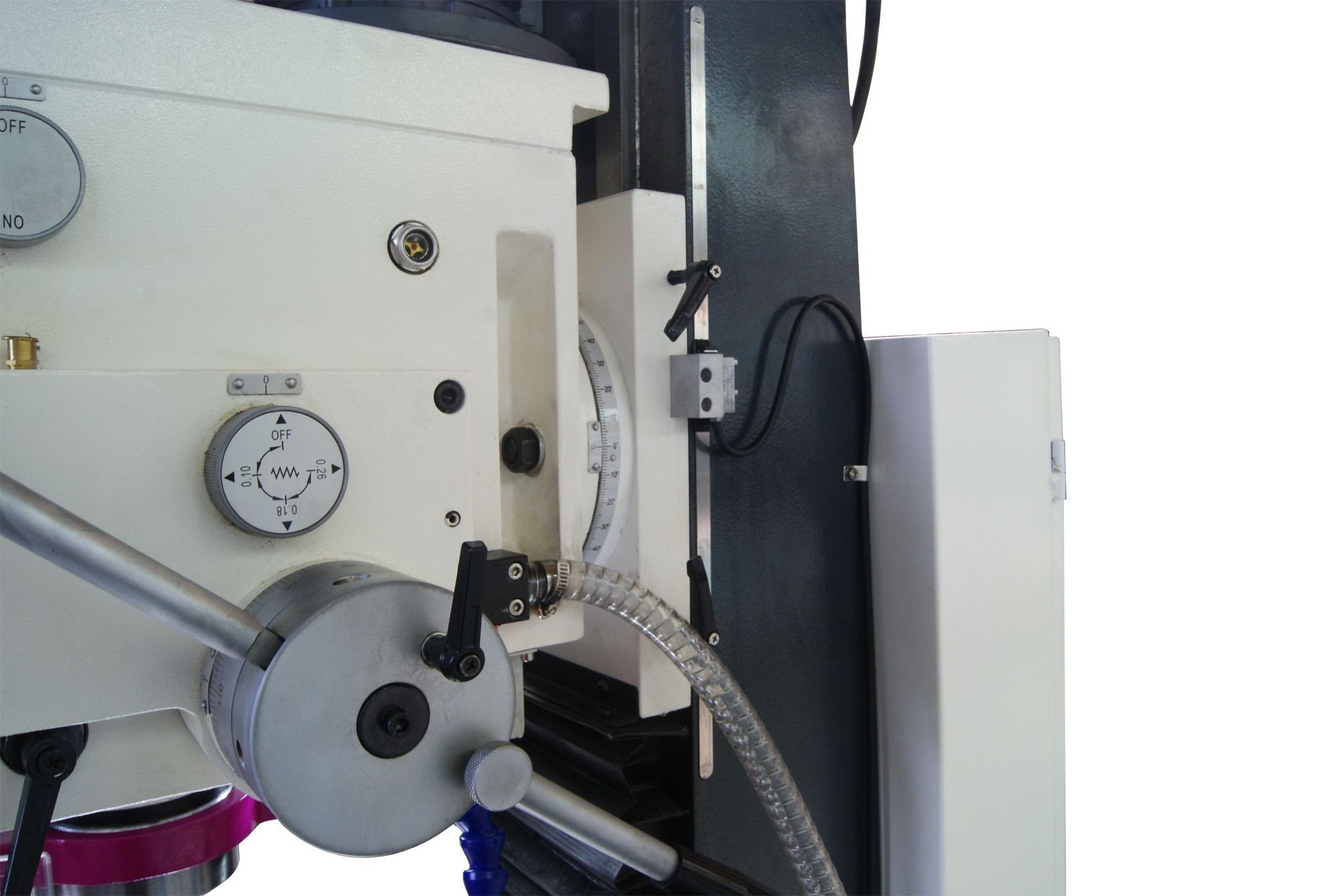

- Fonction taraudage avec butée de profondeur réglable
- Descente fine manuelle
- Descente automatique de broche 3 vitesses
- Afficheur digital sur les 3 axes (X, Y et Z)
- Tête de fraisage inclinable à ± 60°

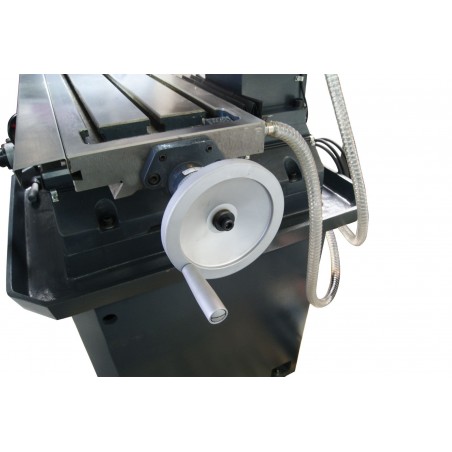

- Avance longitudinale automatique de série (axe X)
- Bâti en fonte massive assurant une très grande stabilité et absorbant les vibrations
- Socle de série
- Système d’arrosage de série
- Equipée d’un arrêt d’urgence “coup de poing”
- Existe en version 230 V avec convertisseur de fréquence, voir page 164
- Un excellent rapport qualité/prix
- Norme DIN EN 55011 Classe C2
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Socle
- Système d’arrosage
- Avance automatique sur l’axe X
- Visu 3 axes
- Axe Z motorisé
- Arbre CM 3 / B16
- Douille de réduction CM 4 / CM 3
| Dimensions et poids | |
| Longueur | 1600 mm |
|---|---|
| Largeur | 930 mm |
| Hauteur | 2110 mm |
| Poids net (brut) | 495 kg |
| Données électriques | |
| Puissance moteur | 1,1 / 1,5 kW |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Normes et certifications | |
| Norme | DIN EN 55011 |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 63 mm |
| Capacité de fraisage en bout (max.) | 28 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 800 mm |
| Largeur de la table croisée | 240 mm |
| Distance broche-table croisée | 420 mm |
| Taille des rainures en T | 14 mm |
| Nombre de rainures en T | 3 |
| Entraxe des rainures en T | 80 mm |
| Système de lubrification par refroidissement | |
| Puissance système d'arrosage | 100 W |
| Course | |
| Course axe X manuelle | 560 mm |
| Course axe Y manuelle | 195 mm |
| Course axe Z automatique | 350 mm |
| Course axe X automatique | 480 mm |
| Broche verticale | |
| Attachement de broche | CM 4 |
| Inclinaison de la tête | ± 45 ° |
| Plage de vitesses | 95 – 3200 T/min. |
| Nombre de vitesses | 2 x 6 |
| Tirant de broche | M 16 |
| Capacité de fraisage | |
| Capacité de perçage (acier S235JR) | 32 mm |
| Capacité en continu (acier S235JR) | 28 mm |
| Broche verticale | |
| Col de cygne | 258 mm |
| Diamètre du fourreau | 75 mm |
| Course de broche | 120 mm |
