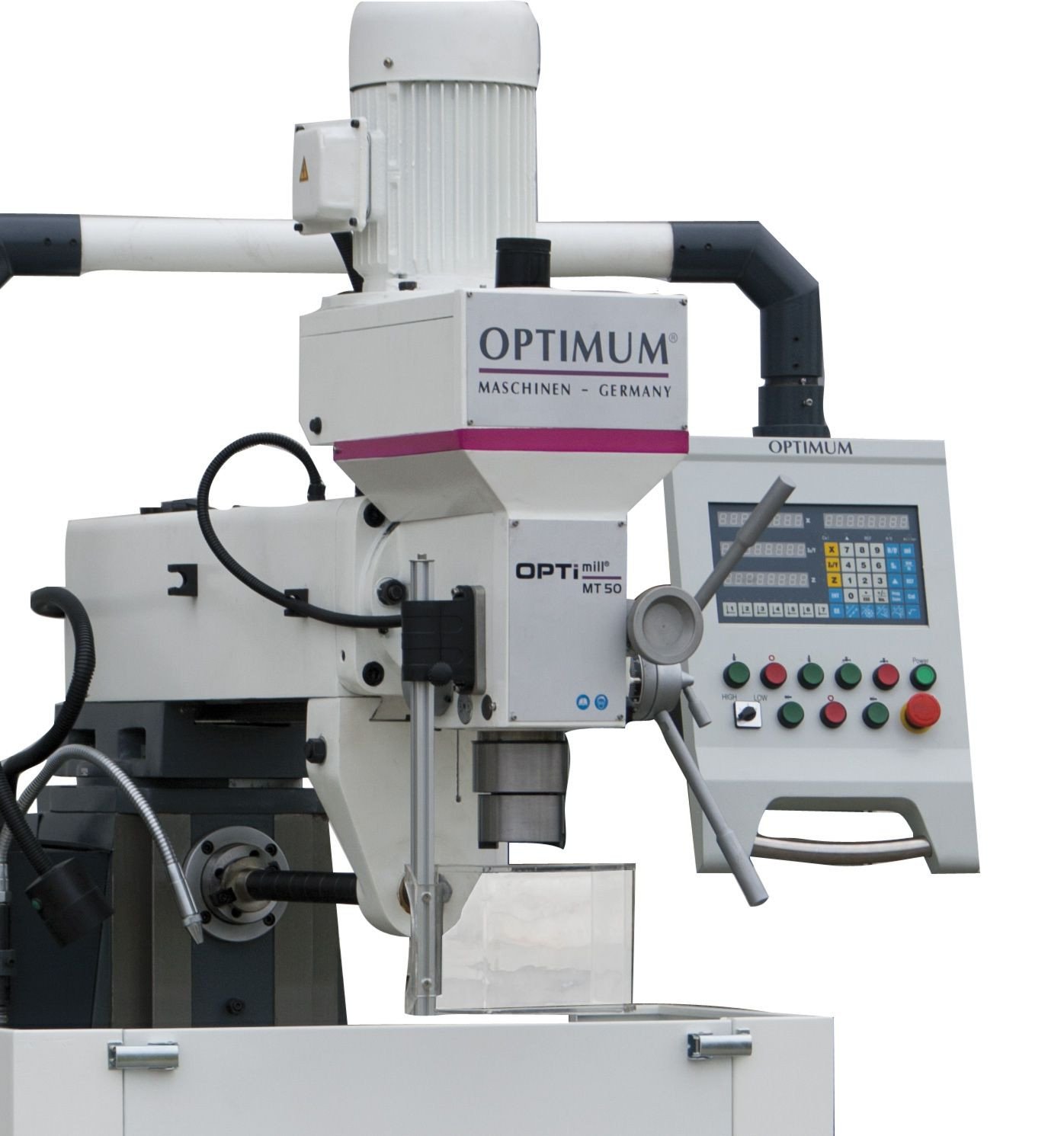

Fraiseuse universelle Optimum MT 50
11 999,00 € HT
TTC
Hors frais de port
Perceuse-fraiseuse universelle très polyvalente pour le fraisage horizontal et vertical (2 moteurs). Equipée d’une avance longitudinale automatique et d’une visualisation 3 axes
3336005
Fiche technique
- Machine aux applications multiples : fraisage vertical et horizontal
- Equipée d’un moteur de broche verticale et d’un moteur de broche horizontal
- Transmission par boîte de vitesse mécanique
- Modèle lourd et compact en fonte méhanite haute qualité absorbant parfaitement les vibrations et garantissant une grande précision
- Descente de broche pilotée par cabestan ou par volant (descente fine)
- Panneau de commandes orientable côté droit ou gauche de la machine
- Déplacement longitudinal de la table par volant manuel ou par avance automatique (par boîte mécanique)
- Tête inclinable à ± 45° et orientable à ± 90°
- Col de cygne de grandes dimensions, réglable de 240 à 650 mm
- Carter de table croisée dépliable et amovible
- Équipée de série d’une visualisation 3 axes, d’une lampe de travail et d’un système complet d’arrosage
- Un excellent rapport qualité/prix
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Mandrin Ø 1 - 16 mm/B18 Arbre ISO 40 / B18
- Douille de réduction ISO40/CM3
- Douille de réduction ISO40/CM2
- Système d’arrosage
- Lampe de travail
- Système de visu digitale 3 axes
- Arbre pour train de fraises et support Ø 22 et 27 mm
| Dimensions et poids | |
| Longueur | 1290 mm |
|---|---|
| Largeur | 1090 mm |
| Hauteur | 2170 mm |
| Poids net (brut) | 820 kg |
| Données électriques | |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Connexions électriques | |
| Puissance totale | 4,5 kW |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 100 mm |
| Capacité de fraisage en bout (max.) | 25 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 1000 mm |
| Largeur de la table croisée | 240 mm |
| Taille des rainures en T | 14 mm |
| Nombre de rainures en T | 4 |
| Charge admissible max. | 160 kg |
| Système de lubrification par refroidissement | |
| Puissance système d'arrosage | 40 W |
| Course | |
| Course axe X manuelle | 580 mm |
| Course axe Y manuelle | 200 mm |
| Course axe Z automatique | 340 mm |
| Course axe X automatique | 500 mm |
| Broche verticale | |
| Attachement de broche | ISO 40 DIN 2080 |
| Plage de vitesses | 115 – 1750 T/min. |
| Nombre de vitesses | 8 |
| Puissance moteur | 1.1 / 2.2 kW |
| Vitesse d'alimentation | |
| Vitesse avance automatique X | 24 – 720 mm/min. |
| Broche horizontale | |
| Attachement de broche | ISO 40 DIN 2080 |
| Plage de vitesse de la broche horizontale | 60 - 1350 T/min. |
| Nombre de vitesse | 9 |
| Puissance moteur de broche horizontale | 1,5 kW |
| Tête de perçage/fraisage | |
| Inclinaison de la tête | ± 45 ° |
| Capacité de fraisage | |
| Capacité de perçage (acier S235JR) | 30 mm |
| Capacité en continu (acier S235JR) | 25 mm |
| Broche verticale | |
| Col de cygne | 240 – 650 mm |
| Course de broche | 120 mm |
| Broche horizontale | |
| Col de cygne | 0 – 185 mm |
