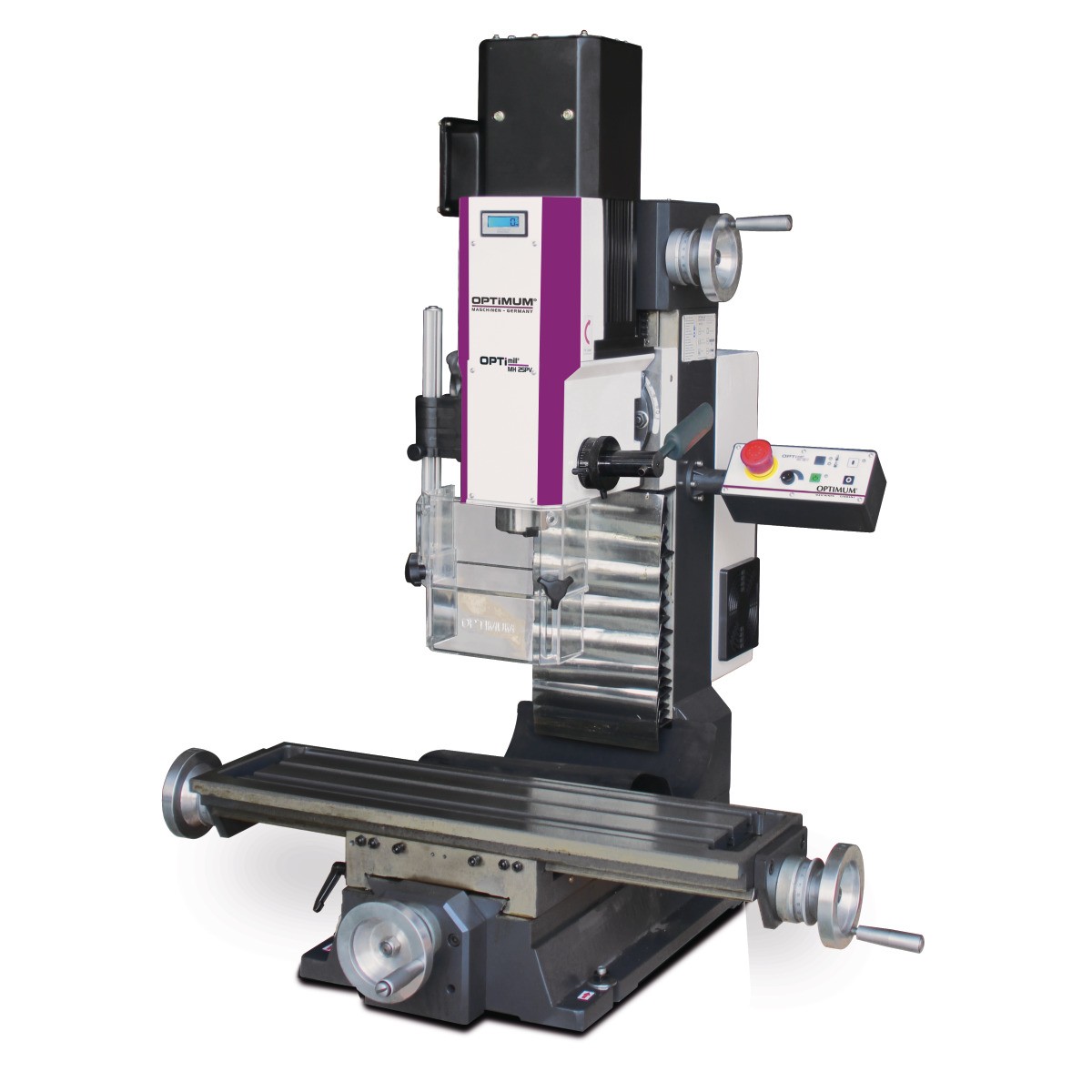

Fraiseuse Optimum MH 25 PV
3 999,00 € HT
TTC
Hors frais de port
Perceuse-fraiseuse de haute précision rigide et très puissante. Equipée d’un variateur de vitesse Sinamics V20 avec tachymètre de vitesse de broche.
3338156
Fiche technique
- Machine haute qualité, conception de haute précision
- Motorisation de grande puissance 1,5 kW avec pilotage de la vitesse par variateur SIEMENS Sinamics V20
- Moteur INVERTER performant et silencieux, maintient un couple constant quelle que soit la vitesse
- Contrepoids permettant un réglage précis de l’axe Z
- Chaîne porte-câbles
- Equipée d'un cabestan pour un perçage aisé
- Tête inclinable à ± 45°
- Inversion du sens de rotation Droite/Gauche
- Arrêt d’urgence “coup de poing”
- Carter de protection de mandrin asservi électriquement

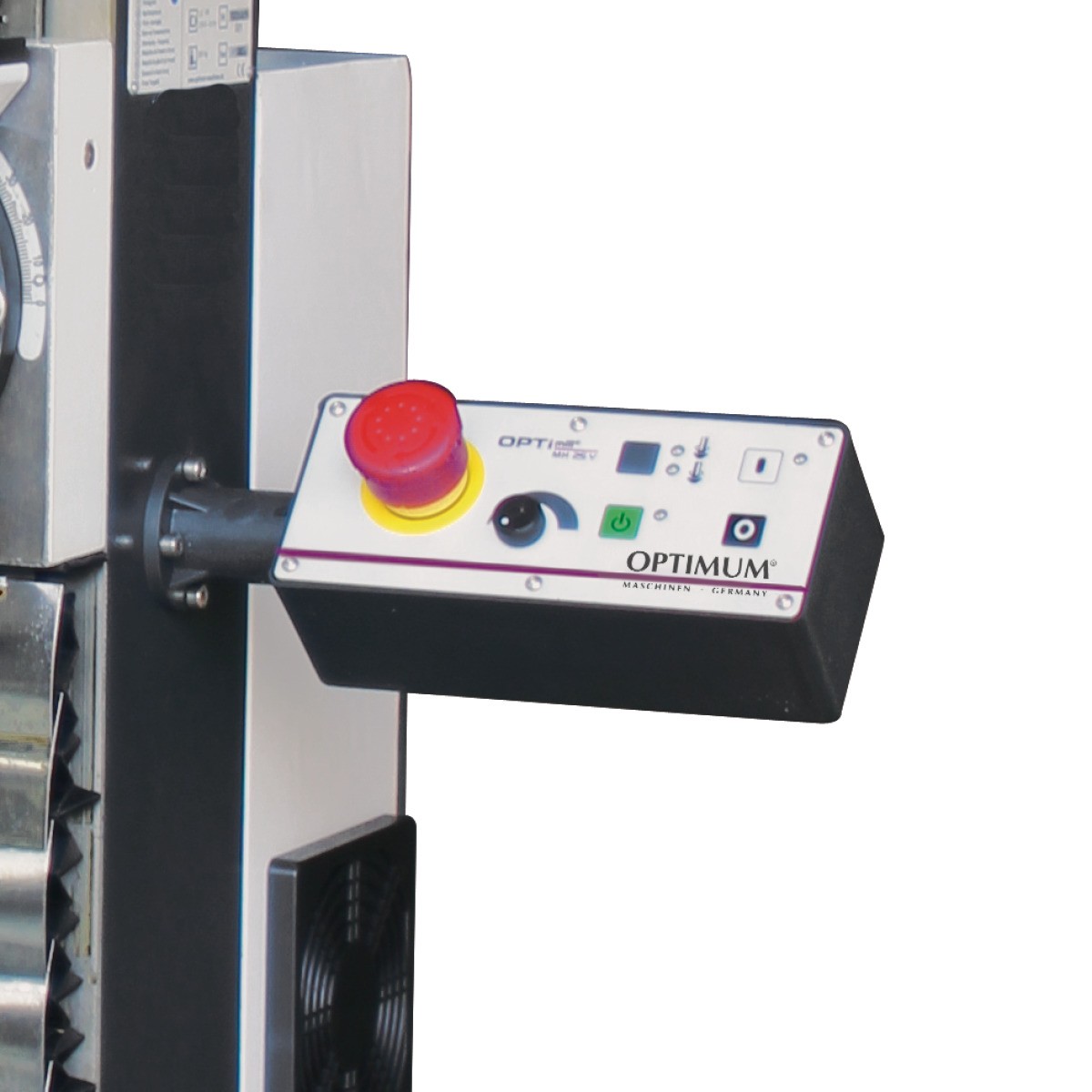

- Panneau de commande simple et ergonomique
- Pré-équipée pour le montage d'un système de visualisation 3 axes DRO 5
- Changement d'outil aisé par système d'attachement rapide
- Queues arondes grattées à la main (poches d'huile pour une parfaite lubrification)
- Machine fonctionnant tout en souplesse
- Rattrapage de jeux sur les 3 axes par lardons en “V”
- Rattrapage de jeux de broche par roulements coniques réglables
- Equipée de série d'un tachymètre digital de broche avec écran rétroéclairé
- Norme DIN EN 55011 Classe C2
Accessoires de série :
- Clés de service
| Dimensions et poids | |
| Longueur | 970 mm |
|---|---|
| Largeur | 955 mm |
| Hauteur | 1025 mm |
| Poids net (brut) | 192 kg |
| Données électriques | |
| Alimentation | 230 V |
| Fréquence | 50 Hz |
| Normes et certifications | |
| Norme | DIN EN 55011 |
| Classe CEM | C2 |
| Connexions électriques | |
| Puissance totale | 2 kW |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 50 mm |
| Capacité de fraisage en bout (max.) | 25 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 620 mm |
| Largeur de la table croisée | 180 mm |
| Distance broche-table croisée min. | 0 mm |
| Distance broche-table croisée | 300 mm |
| Taille des rainures en T | 12 mm |
| Nombre de rainures en T | 3 |
| Entraxe des rainures en T | 50 mm |
| Charge admissible max. | 30 kg |
| Course | |
| Course axe X manuelle | 400 mm |
| Course axe Y manuelle | 210 mm |
| Course axe Z automatique | 270 mm |
| Broche verticale | |
| Attachement de broche | BT 30 |
| Plage de vitesses | 200 – 4000 T/min. |
| Nombre de vitesses | 1 |
| Puissance moteur | 1.5 kW |
| Tête de perçage/fraisage | |
| Inclinaison de la tête | 45 ° |
| Broche verticale | |
| Col de cygne | 185 mm |
| Contrôle de la vitesse de la broche verticale | Réglable électroniquement |
| Couple du moteur | 10 nm |
