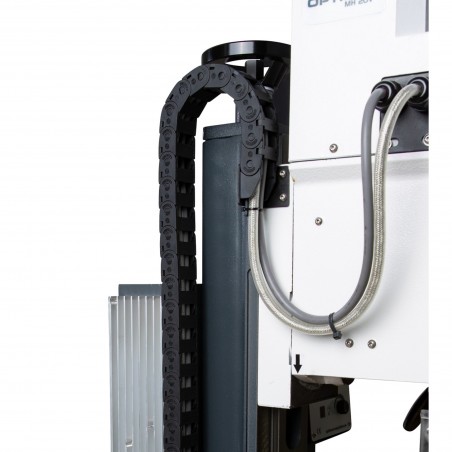

Fraiseuse lecture digitale 480x175x210 Optimum MH 20VLD

2 759,00 € HT
TTC
Hors frais de port

Perceuse-fraiseuse extrêmement rigide avec variateur de vitesse électronique, jauge digitale de profondeur et tachymètre de vitesse de broche. Modèle équipé d'un afficheur digital 3 axes et d'une descente fine.

3338133
Fiche technique
  • Deux plages de vitesses par boîte mécanique pour garantir le couple
  • Pilotage de la vitesse par variateur en continu
  • Moteur à courant continu permettant une vitesse constante de rotation
  • Equipée d’un filtre EMC (protection des signaux électroniques)
  • Système de sécurité basse tension 24 volts
  • Équipée d'un afficheur digital de type DRO 5 et de règles magnétiques sur les 3 axes
  • Descente de broche par cabestan lors des opérations de perçage
  • Descente micrométrique de broche lors des opérations de fraisage
  • Rattrapage de jeux sur tous les mouvements y compris la broche de fraisage
  • Colonne robuste à queue d’aronde garantissant une parfaite rigidité
  • Queues d'aronde grattées à la main
  • Inversion du sens de rotation droite/gauche, arrêt d’urgence coup de poing
  • Carter de protection de mandrin ajustable et asservi électriquement
  • Table croisée équipée de butées réglables et d’une échelle graduée
  • Table croisée de grandes dimensions (700 x 180 mm)
  • Précision de lecture de tous les mouvements par verniers gravés dans la masse
  • Inclinaison de la tête de ± 600, permettant les opérations de perçage et/ou fraisage dans tous les angles
  • Equipée de série d’un tachymètre digital de broche avec écran rétroéclairé, d’une jauge digitale de profondeur de l’axe Z et d’une lampe halogène
  • Norme DIN EN 55011 Classe C1
  • Modèle original conçu par Optimum Germany

Équipé d’un afficheur digital DRO 5 (3 axes)

  • Lecture haute précision des déplacements
  • Touches de programmation en façade
  • Gain de temps et réduction du taux d’erreur lors des usinages

Accessoires de série :

  • Tirant M10
  • Arbre CM 2 / M10 / B16
  • Clés de service

Dimensions et poids
Longueur 770 mm
Largeur 714 mm
Hauteur 917 mm
Poids net (brut) 99 kg
Données électriques
Alimentation 230 V
Fréquence 50 Hz
Normes et certifications
Norme DIN EN 55011
Classe CEM C1
Capacité de fraisage
Capacité de surfaçage (max.) 52 mm
Capacité de fraisage en bout (max.) 20 mm
Table croisé horizontal
Longueur de la table croisée 700 mm
Largeur de la table croisée 180 mm
Taille des rainures en T 12 mm
Nombre de rainures en T 3
Entraxe des rainures en T 63 mm
Charge admissible max. 50 kg
Course
Course axe X manuelle 480 mm
Course axe Y manuelle 175 mm
Course axe Z automatique 210 mm
Broche verticale
Attachement de broche CM 2
Plage de vitesses 100 – 3000 T/min.
Nombre de vitesses 2
Tête de perçage/fraisage
Inclinaison de la tête ± 60 °
Capacité de fraisage
Capacité de perçage (acier S235JR) 16 mm
Capacité en continu (acier S235JR) 12 mm
Broche verticale
Col de cygne 170 mm
Contrôle de la vitesse de la broche verticale Réglable électroniquement
Motorisation (Mode S6 à 30%) 0,75 kW
Table croisée
Distance broche-table croisée 255 mm
