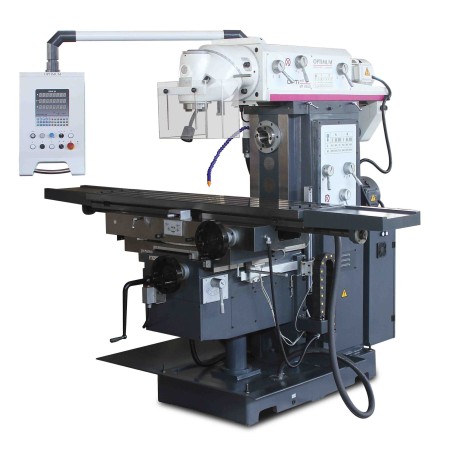

Fraiseuse Optimum MT 230S
32 799,00 € HT
TTC
Hors frais de port
Grande polyvalence et prise en main rapide - Fraiseuse à tête spatiale universelle type “HURON”. Orientation 360 ° . Avec système de visualisation 3 axes et avances par servomoteurs.
3344125
Fiche technique
- Tête de fraisage type "HURON" avec 2 coudes à 45° permettant la rotation de la tête dans toutes les positions dans l'espace à 360°
- Très grande variété d’applications
- Pour le fraisage horizontal et vertical (2 broches, 2 moteurs)
- Avances automatiques sur les 3 axes X, Y et Z avec avances rapides
- Pilotage des avances par servomoteurs pour garantir une grande puissance et un couple élevé
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements par lardons en V
- Guidage des axes Y et Z par profils rectangulaires
- Lubrification centralisée (graissage des glissières)
- Volants de grandes dimensions débrayables, avec verniers
- Lampe de travail LED de série
- Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses

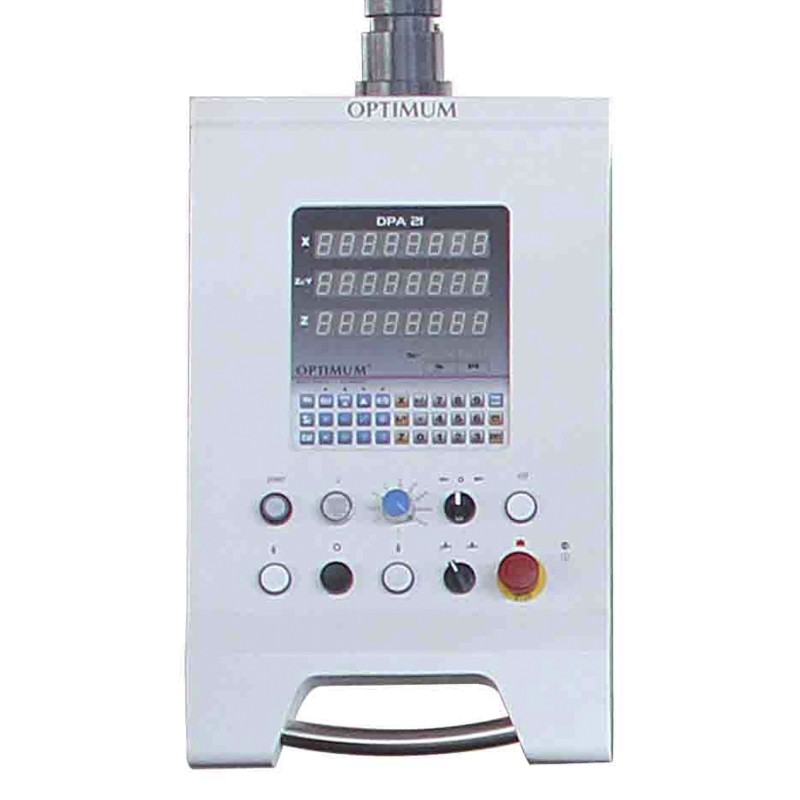

- Système de visualisation 3 axes, intégré dans le panneau de commande, orientable à droite ou à gauche autour de son axe.
- Règles de mesure en verre avec résolution de 5μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile

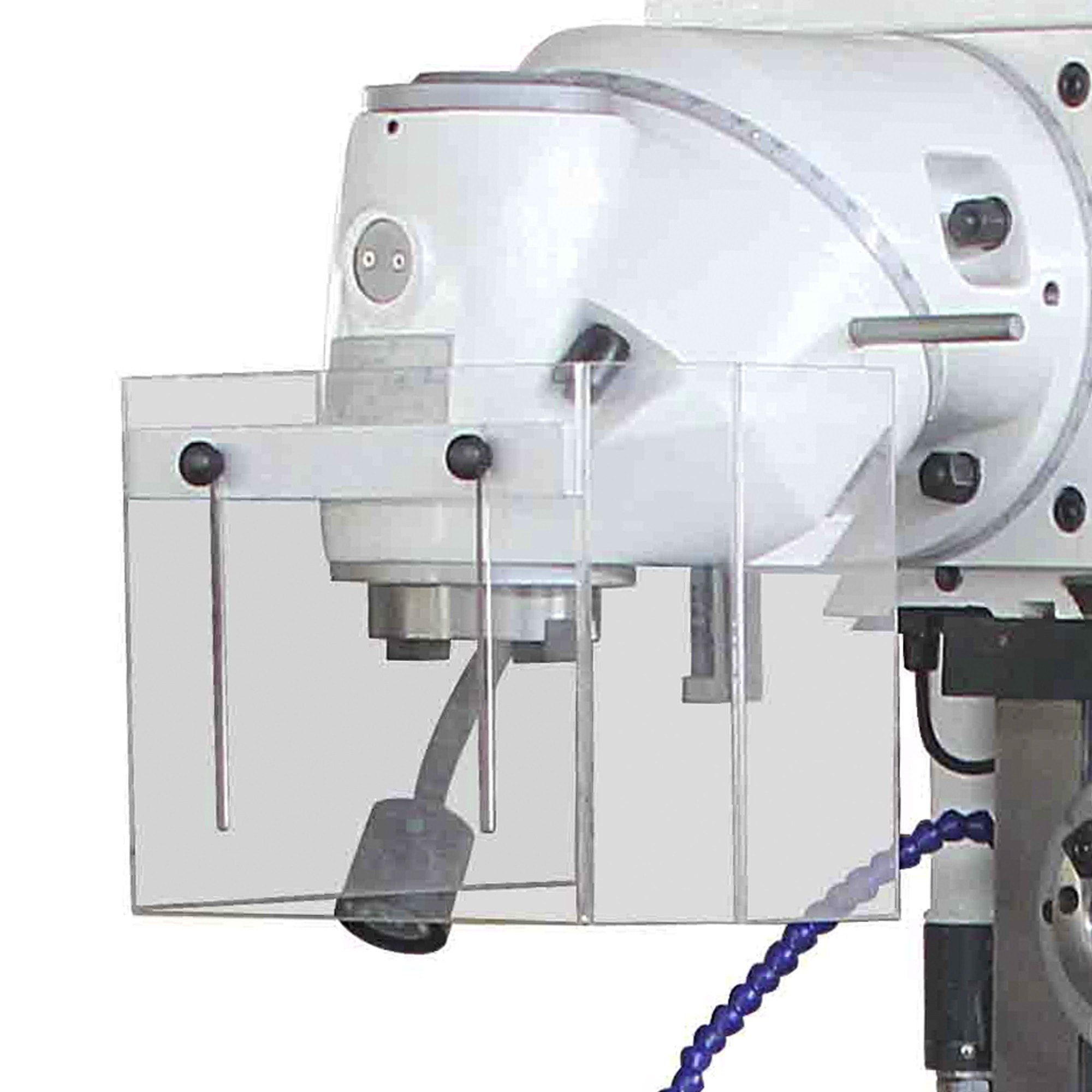

- Carter de protection de broche protégeant des copeaux ou de l‘éjection d'une pièce
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Dispositif de fraisage horizontal ISO 50 Ø 32 mm
- Dispositif de fraisage horizontal ISO 50 Ø 27 mm
- Adaptateur ISO50/CM4
- Clés de service
| Dimensions et poids | |
| Longueur | 2520 mm |
|---|---|
| Largeur | 2160 mm |
| Hauteur | 2005 mm |
| Poids net (brut) | 2800 kg |
| Données électriques | |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Connexions électriques | |
| Puissance totale | 12 kW |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 160 mm |
| Capacité de fraisage en bout (max.) | 25 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 1600 mm |
| Largeur de la table croisée | 360 mm |
| Distance broche-table croisée min. | 190 mm |
| Distance broche-table croisée | 410 mm |
| Taille des rainures en T | 18 mm |
| Nombre de rainures en T | 3 |
| Entraxe des rainures en T | 80 mm |
| Charge admissible max. | 400 kg |
| Système de lubrification par refroidissement | |
| Puissance système d'arrosage | 90 W |
| Course | |
| Course axe X manuelle | 1300 mm |
| Course axe Y manuelle | 300 mm |
| Course axe Z automatique | 320 mm |
| Course axe X automatique | 1220 mm |
| Broche verticale | |
| Attachement de broche | ISO 50 DIN 2080 |
| Inclinaison de la tête / Orientation de la tête | 360 ° |
| Inclinaison de la tête | 360 ° |
| Plage de vitesses | 60 – 1750 T/min. |
| Nombre de vitesses | 12 |
| Tirant de broche | M 24 |
| Puissance moteur | 4 kW |
| Vitesse d'alimentation | |
| Vitesse avance automatique X | 30 – 750 mm/min. |
| Vitesse avance automatique Z | 15 – 375 mm/min. |
| Vitesses d'avances | |
| Vitesse d'avance rapide X | 1200 mm/min. |
| Vitesse d'avance rapide Y | 800 mm/min. |
| Vitesse d'avance rapide Z | 600 mm/min. |
| Table croisé horizontal | |
| Orientation de la table | 35 ° |
| Broche horizontale | |
| Attachement de broche | ISO 50 DIN 2080 |
| Plage de vitesse de la broche horizontale | 60 – 1800 T/min. |
| Nombre de vitesse | 12 Vitesses |
| Puissance moteur de broche horizontale | 5.5 kW |
| Course | |
| Course axe Y automatique | 220 mm |
| Alimentation | |
| Nombre de vitesse d'avance X | Variable en continu |
| Nombre de vitesse d'avance Y | Variable en continu |
| Nombre de vitesse d'avance Z | Variable en continu |
| Vitesse d'alimentation | |
| Vitesse avance automatique Y | 20 – 500 mm/min. |
| Broche verticale | |
| Col de cygne | 260 – 810 mm |
