Fraiseuse Optimum MT 130S
20 699,00 € HT
TTC
Hors frais de port
Fraiseuse à tête universelle, type “HURON” Orientation à 360 ° . Avec servomoteurs pour les avances et système de visualisation 3 axes.
3344110
Fiche technique
- Très grande variété d'applications. Idéal pour les ateliers de maintenance
- Tête de fraisage type "HURON" avec 2 coudes à 45° permettant la rotation de la tête à 360° dans toutes les positions dans l'espace
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Dispositif de fraisage horizontal pour le montage de train de fraises
- Très silencieuse grâce aux pignons rectifiés, polis et lubrifiés par bain d'huile
- Rattrapage des jeux sur tous les mouvements X, Y et Z
- Système de lubrification centralisée (graissage des glissières)
- Volants débrayables de grandes dimensions équipés de verniers avec échelle graduée
- Système d’arrosage de série
- Lampe de travail LED de série
- Manipulation très simple des leviers pour le changement de vitesses

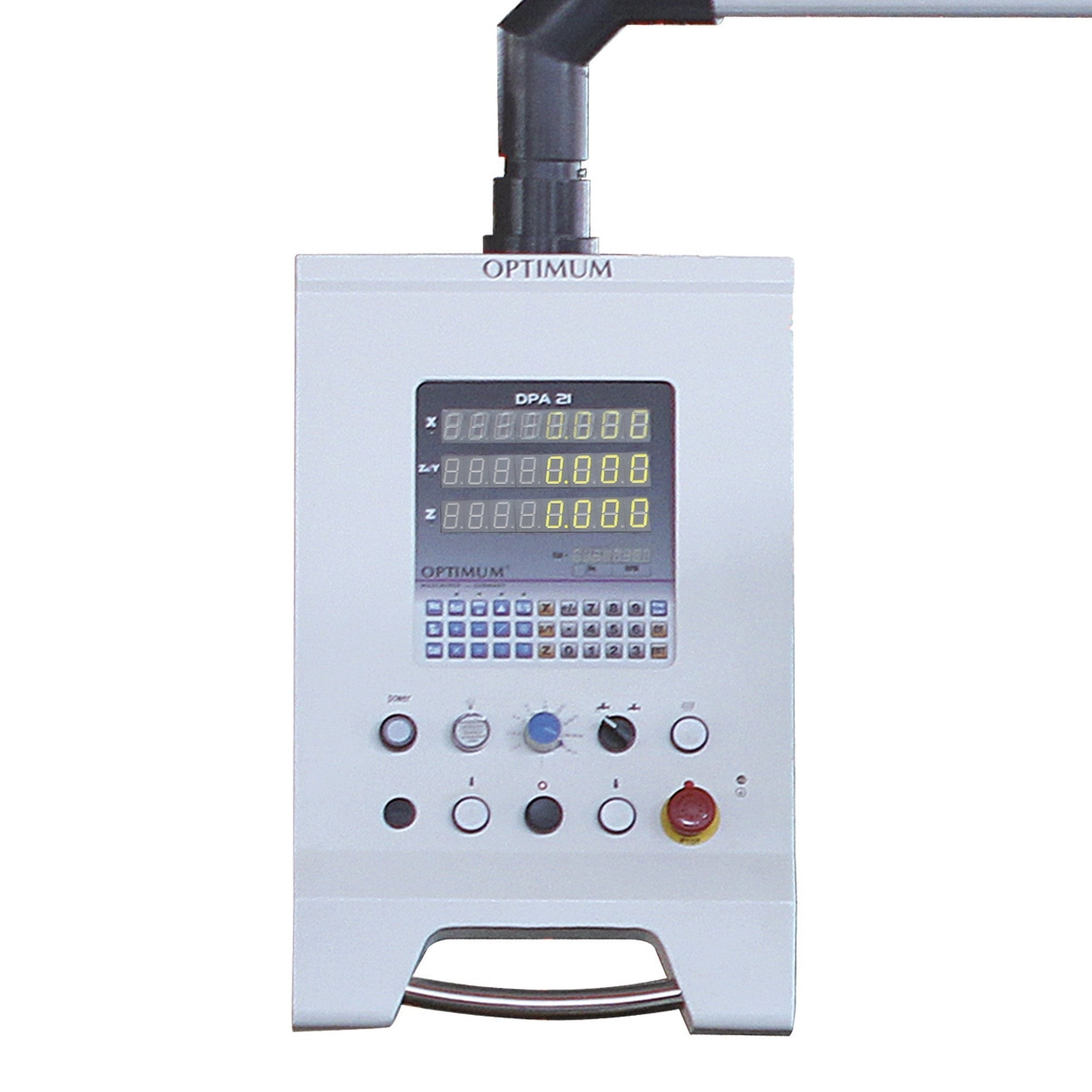

- Système de visualisation 3 axes, intégré dans le panneau de commandes, orientable à droite ou à gauche autour de son axe, règles de mesure en verre avec résolution de 5 μm
- Carter de protection de broche protégeant des copeaux ou d'éjection d'une pièce
- Avances automatiques sur les 3 axes X, Y et Z avec avances rapides
- Guides linéaires sur les axes Y et Z
- Pilotage des avances par servomoteurs pour garantir une grande puissance et un couple élevé
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Dispositif de fraisage
- horizontal ISO 40
- Arbre porte-fraise Ø 27 mm
- Clés de service
| Dimensions et poids | |
| Longueur | 1760 mm |
|---|---|
| Largeur | 1550 mm |
| Hauteur | 1700 mm |
| Poids net (brut) | 1450 kg |
| Données électriques | |
| Puissance moteur | 3 kW |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Connexions électriques | |
| Puissance totale | 6 kW |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 100 mm |
| Capacité de fraisage en bout (max.) | 20 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 1270 mm |
| Largeur de la table croisée | 300 mm |
| Distance broche-table croisée min. | 100 mm |
| Distance broche-table croisée | 500 mm |
| Taille des rainures en T | 14 mm |
| Nombre de rainures en T | 3 |
| Entraxe des rainures en T | 80 mm |
| Charge admissible max. | 200 kg |
| Course | |
| Course axe X manuelle | 720 mm |
| Course axe Y manuelle | 300 mm |
| Course axe Z automatique | 320 mm |
| Course axe X automatique | 650 mm |
| Broche verticale | |
| Attachement de broche | ISO 40 DIN 2080 |
| Plage de vitesses | 45 – 1660 T/min. |
| Nombre de vitesses | 11 |
| Vitesse d'alimentation | |
| Vitesse avance automatique X | 30 – 830 mm/min. |
| Vitesse avance automatique Z | 23 – 625 mm/min. |
| Vitesses d'avances | |
| Vitesse d'avance rapide X | 1335 mm/min. |
| Vitesse d'avance rapide Y | 1335 mm/min. |
| Vitesse d'avance rapide Z | 1000 mm/min. |
| Course | |
| Course axe Y automatique | 220 mm |
| Vitesse d'alimentation | |
| Vitesse avance automatique Y | 30 – 830 mm/min. |
| Tête de perçage/fraisage | |
| Inclinaison de la tête | 360 ° |
| Broche verticale | |
| Col de cygne | 150 – 550 mm |
