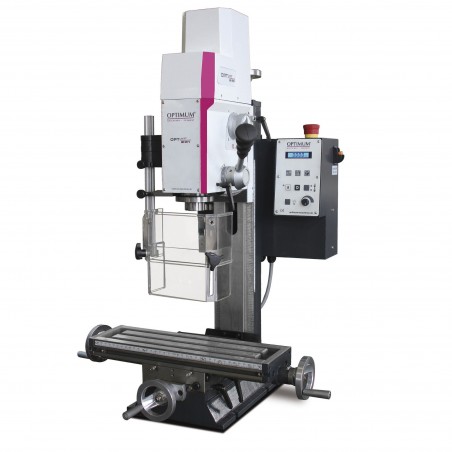

Fraiseuse 280x175x210 Optimum MH 20V
1 949,00 € HT
TTC
Hors frais de port
Perceuse-fraiseuse extrêmement rigide avec variateur de vitesse électronique, jauge digitale de profondeur et tachymètre de vitesse de broche. Avec descente fine micrométrique.
3338131
Fiche technique
- Deux plages de vitesses par boîte mécanique pour garantir le couple
- Pilotage de la vitesse par variateur en continu
- Moteur à courant continu permettant une vitesse constante de rotation
- Equipée d’un filtre EMC (protection des signaux électroniques)
- Système de sécurité basse tension 24 volts
- Descente micrométrique de broche lors des opérations de fraisage
- Descente de broche par cabestan lors des opérations de perçage
- Rattrapage de jeux sur tous les mouvements y compris la broche de fraisage
- Colonne robuste à queue d’aronde garantissant une parfaite rigidité
- Queues d'aronde grattées à la main
- Inversion du sens de rotation droite/gauche, arrêt d’urgence coup de poing
- Carter de protection de mandrin ajustable et asservi électriquement
- Table croisée équipée de butées réglables et d’une échelle graduée
- Précision de lecture de tous les mouvements par verniers gravés dans la masse
- Inclinaison de la tête de ± 600, permettant les opérations de perçage et/ou fraisage dans tous les angles

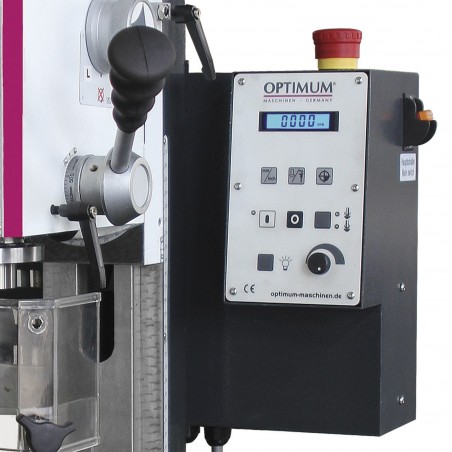

- Equipée de série d’un tachymètre digital de broche avec écran rétroéclairé, d'une jauge digitale de profondeur de l’axe Z et d’une lampe halogène
- Norme DIN EN 55011 Classe C1
- Modèle original conçu par Optimum Germany
Accessoires de série :
- Tirant M10
- Arbre CM 2 / M10 / B16
- Clés de service
| Dimensions et poids | |
| Longueur | 750 mm |
|---|---|
| Largeur | 650 mm |
| Hauteur | 820 mm |
| Poids net (brut) | 94 kg |
| Données électriques | |
| Alimentation | 230 V |
| Fréquence | 50 Hz |
| Normes et certifications | |
| Norme | DIN EN 55011 |
| Classe CEM | C2 |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 52 mm |
| Capacité de fraisage en bout (max.) | 20 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 510 mm |
| Largeur de la table croisée | 180 mm |
| Taille des rainures en T | 12 mm |
| Nombre de rainures en T | 3 |
| Entraxe des rainures en T | 63 mm |
| Charge admissible max. | 40 kg |
| Course | |
| Course axe X manuelle | 280 mm |
| Course axe Y manuelle | 175 mm |
| Course axe Z automatique | 210 mm |
| Broche verticale | |
| Attachement de broche | CM 2 |
| Plage de vitesses | 100 – 3000 T/min. |
| Nombre de vitesses | 2 |
| Tête de perçage/fraisage | |
| Inclinaison de la tête | ± 60 ° |
| Capacité de fraisage | |
| Capacité de perçage (acier S235JR) | 16 mm |
| Capacité en continu (acier S235JR) | 12 mm |
| Broche verticale | |
| Col de cygne | 170 mm |
| Contrôle de la vitesse de la broche verticale | Réglable électroniquement |
| Diamètre du fourreau | 60 mm |
| Course de broche | 50 mm |
| Motorisation (Mode S6 à 30%) | 0,75 kW |
| Table croisée | |
| Distance broche-table croisée | 255 mm |
