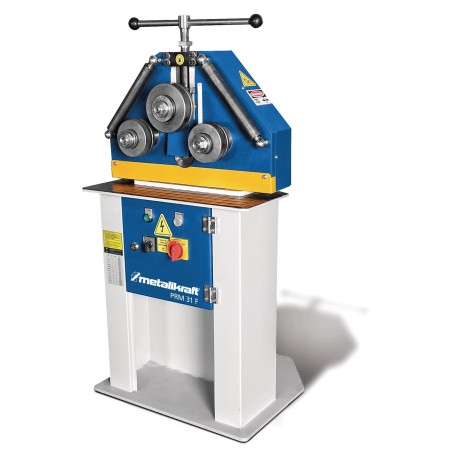

Cintreuse à galets Metallkraft PRM 31 F
3 449,00 € HT
TTC
Hors frais de port

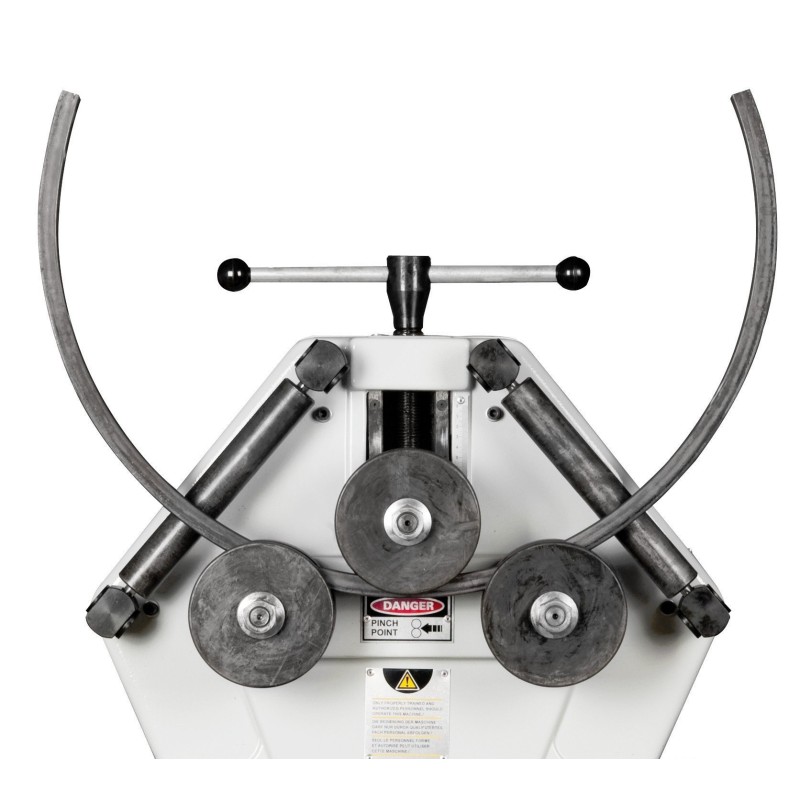

PRM 31 F - Cintreuse professionnelle à galets, position horizontale ou verticale pour l'usinage des tubes et profilés, avec commande au pied déportée.
3812031
Fiche technique
- Construction robuste et massive en fonte
- Position de travail verticale et horizontale

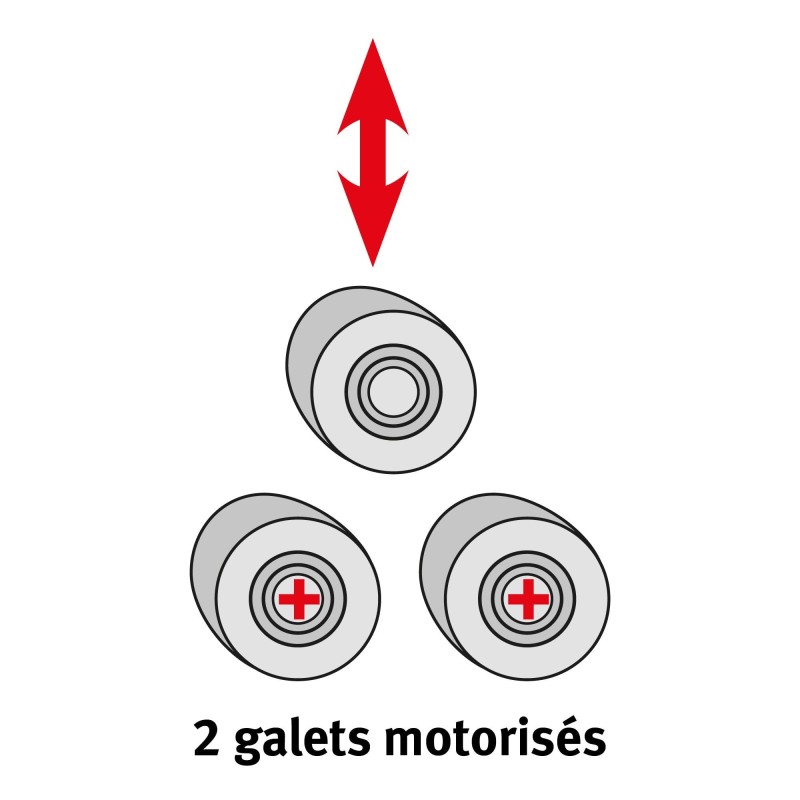

- 2 galets motorisés, galet presseur manuel
- Galets haute qualité en acier traité et rectifié
- Axes de galets acier traité haute qualité, trempés
- Rouleaux d'appui latéraux réglables pour le cintrage des ressorts et spirales
- Commande au pied déportée avec arrêt d'urgence coup de poing
- Motorisation haute qualité 400 V
- Livrée de série avec socle et commande au pied
- Fabriquée selon les normes CE
- Produit de la marque Metallkraft (conception et qualité allemande)
Accessoires de série
- Galets
- Commande au pied déportée
- Rouleaux d'appuis
- Socle
Accessoire en option
- Affichage numérique
- Différents galets optionnels pour tous types d'applications
- Rouleaux d'appuis spécifiques
- Dispositif à réaliser des spirales
- Dispositif à réaliser des torsades
Retrouvez l’intégralité des galets de cintrage dans notre fiche technique. Nos galets sont fabriqués à la commande.
**Lors du passage d’une commande de jeu de galets supplémentaire, il est indispensable de nous préciser la matière ainsi que la section exacte (en mm) de la matière usinée (ex : tubes acier 42 mm). Les jeux de galets étant produits à la demande, la commande doit être précise. Disponibilité sur d’autres dimensions, nous consulter
| Dimensions et poids | |
| Longueur | 600 mm |
|---|---|
| Largeur | 800 mm |
| Hauteur | 1450 mm |
| Poids net (brut) | 220 kg |
| Données électriques | |
| Puissance moteur | 0,75 kW |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| XXX | |
| Dimensions du matériau carré (limite d'élasticité 24 kg/mm²) [1] | 30 mm |
| Matériau carré Ø min. de cintrage (limite d'élasticité 24 kg/mm²) [1] | 900 mm |
| Dimensions du matériau carré (limite d'élasticité 24 kg/mm²) [2] | 10 mm |
| Matériau carré Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [2] | 200 mm |
| Matériau plat axe léger dimensions Ø de cintrage (limite élastique 24 kg/mm²) [1] | 80 x 15 mm |
| Matériau plat axe léger Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [1] | 700 mm |
| Matériau plat axe léger dimensions de cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 30 x 6 mm |
| Matériau plat axe léger dimensions min. de cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Matériau plat axe lourd dimensions Ø de cintrage (limite d'élasticité 24 kg/mm²) [1] | 50 x 10 mm |
| Matériau plat axe lourd Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [1] | 800 mm |
| Matériau plat axe lourd dimensions cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 20 x 6 mm |
| Matériau plat axe lourd Ø min. cintrage (limite élastique 24 kg/mm²) [2] | 300 mm |
| Dimensions de la nervure supérieure du profil UPN (limite élastique 24 kg/mm²) [1] | 50 x 6 mm |
| Ø min de cintrage du profilé T (limite d'élasticité 24 kg/mm²) [1]. | 600 mm |
| Dimensions de la nervure supérieure du profil UPN (limite d'élasticité 24 kg/mm²) [2] | 20 x 3 mm |
| Ø mini de cintrage de la nervure supérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Explication pour la nervure du profilé en T ci-dessus | Des entretoises supplémentaires peuvent être nécessaires |
| Dimensions de la nervure extérieure du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | 50 x 6 mm |
| Ø de cintrage min. de la nervure extérieure du profilé en T (limite d'élasticité 24 kg/mm²) [1] | 600 mm |
| Dimensions extérieures de la nervure du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | 20 x 3 mm |
| Ø de cintrage min. de la nervure extérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Dimensions de la nervure intérieure du profil UPN (limite d'élasticité 24 kg/mm²) [1] | 50 x 6 mm |
| Profilé en T à l'intérieur de la nervure Ø de cintrage min. (limite élastique 24 kg/mm²) [1] | 600 mm |
| Dimensions intérieures de la nervure du profil UPN (limite d'élasticité 24 kg/mm²) [2] | 20 x 3 mm |
| Ø mini de flexion de la nervure intérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Dimensions extérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | U50x25 mm |
| Ø de cintrage min. du profilé extérieur UPN (limite d'élasticité 24 kg/mm²) [1]. | 600 mm |
| Dimensions extérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | U30x15 mm |
| Ø mini de cintrage de la jambe extérieure du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Dimensions intérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | U50x25 mm |
| Ø mini de cintrage de la jambe intérieure du profil UPN (limite d'élasticité 24 kg/mm²) [1] | 600 mm |
| Dimensions intérieures du profil UPN (limite élastique 24 kg/mm²) [2] | U30x15 mm |
| Profil UPN intérieur de jambe Ø de cintrage min. (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Explications sur les performances de cintrage, type de profilé standard | Les données de performance s'appliquent à un matériau dont la limite élastique maximale est de 24 kg/mm². limite d'élasticité de 24 kg/mm². Puissance de flexion à VA : facteur 0,7 |
| Dimensions du tube carré (limite d'élasticité 24 kg/mm²) [1] | 40 x 3 mm |
| Ø de cintrage min. du tube carré (limite d'élasticité 24 kg/mm²) [1]. | 1200 mm |
| Dimensions du tube carré (limite d'élasticité 24 kg/mm²) [2] | 30 x 2 mm |
| Tube carré Ø min. de cintrage (limite d'élasticité 24 kg/mm²) [2] | 800 mm |
| Tube carré axe lourd dimensions Ø de cintrage (limite d'élasticité 24 kg/mm²) [1] | 50 x 30 x 3 mm |
| Tube carré axe lourd Ø min. de cintrage (limite d'élasticité 24 kg/mm²) [1] | 1200 mm |
| Tube carré axe lourd dimensions de cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 40 x 20 x 2 mm |
| Tube carré axe lourd Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [2] | 800 mm |
| Dimensions des tubes ronds (limite d'élasticité 24 kg/mm²) [1] | 38.1 x 2.9 mm |
| Tube rond Ø min. de cintrage (limite d'élasticité 24 kg/mm²) [1] | 600 mm |
| Dimensions du tube rond (limite d'élasticité 24 kg/mm²) [2] | 6.35 x 1.8 mm |
| Ø min. de cintrage du tube rond (limite élastique 24 kg/mm²) [2] | 300 mm |
| Dimensions des profilés ronds (limite d'élasticité 24 kg/mm²) [1] | 30 mm |
| Ø mini de cintrage du profilé rond (limite d'élasticité 24 kg/mm²) [1] | 900 mm |
| Dimensions du profilé rond (limite d'élasticité 24 kg/mm²) [2] | 10 mm |
| Ø mini de cintrage du profilé rond (limite d'élasticité 24 kg/mm²) [2] | 200 mm |
| profilé d'angle isocèle dimensions extérieures (limite élastique 24 kg/mm²) [1] | 40 x 40 x 5 mm |
| profilé d'angle isocèle dimensions extérieures de la jambe Ø de cintrage minimal (limite d'élasticité 24 kg/mm²) [1] | 600 mm |
| profilé d'angle isocèle dimensions extérieures (limite d'élasticité 24 kg/mm²) [2] | 30 x 30 x 4 mm |
| profil d'angle isocèle Ø de cintrage minimum de la jambe extérieure (limite élastique 24 kg/mm²) [2] | 300 mm |
| profilé d'angle isocèle dimensions intérieures (limite d'élasticité 24 kg/mm²) [1] | 35 x 35 x 5 mm |
| Profilé d'angle isocèle pour l'intérieur de la jambe Ø de cintrage minimum (limite d'élasticité 24 kg/mm²) [1]. | 600 mm |
| profil d'angle isocèle dimensions intérieures (limite élastique 24 kg/mm²) [2] | 30 x 30 x 4 mm |
| Explications sur les performances de flexion, type de profilé en option | Les données de performance s'appliquent à un matériau dont la limite d'élasticité maximale est de 24 kg / mm². limite d'élasticité de 24 kg / mm². Puissance de flexion à VA : facteur 0,7 |
| Données de la machine | |
| Ø arbre supérieur | 30 mm |
| Ø arbre inférieurs | 30 mm |
| Ø galet supérieur | 148 mm |
| Ø des galets inférieurs | 118 mm |
| Vitesse d'avance | 4 m/min |
