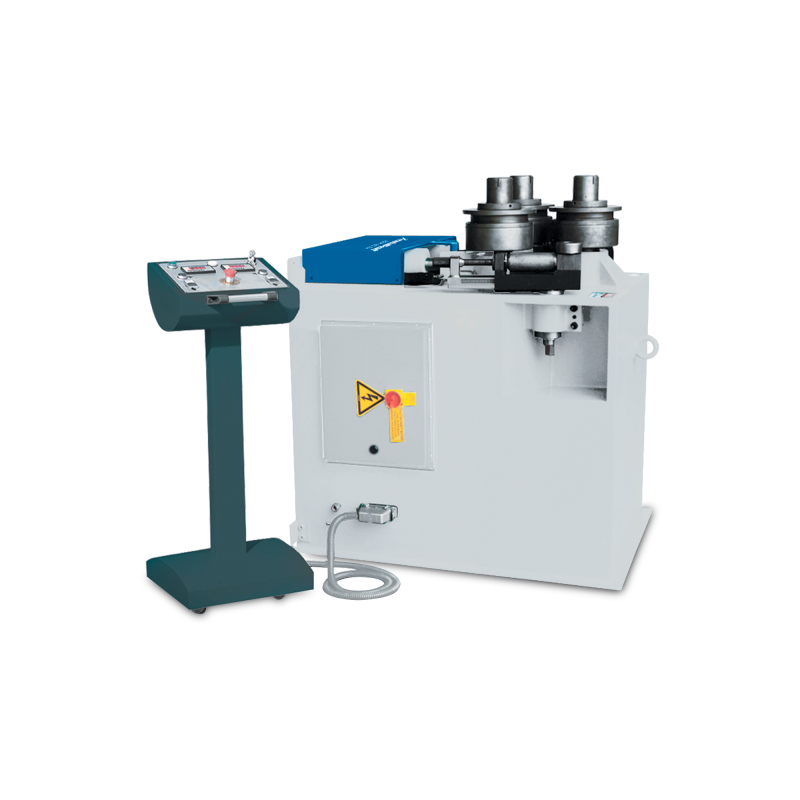

Cintreuse professionnelle à galets Metallkraft PRM 80 FH
0,00 € HT
TTC
Hors frais de port
PRM 80 FH - Cintreuse professionnelle à galets, position horizontale ou verticale. Avec commande déportée. Pour l’usinage des pleins, tubes et profilés.
3812080
Fiche technique
- Construction robuste et massive en acier mécanosoudé
- Position de travail verticale ou horizontale
- 3 galets entraînés par un moteur hydraulique et engrenage planétaire
- Galets haute qualité en acier traité et rectifié
- Axes de galets acier traité haute qualité, trempés
- Déplacement hydraulique de la matière par l’intermédiaire de deux galets inférieurs

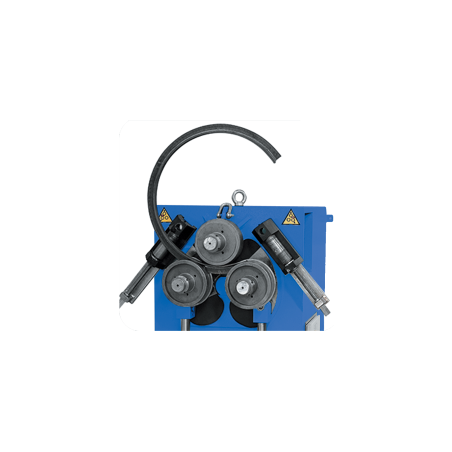

- Rouleaux d’appui latéraux réglables en continu pour le cintrage des ressorts et spirales
- Réglage manuel des rouleaux d’appui latéraux, possibilité de réglage hydraulique piloté par le panneau de commande : nous consulter
- Panneau de commande déporté avec 2 écrans numériques (1 pour chaque galet inférieur)
- Motorisation haute qualité 400 V
- Fabriquée selon les normes CE
- Produit de la marque Metallkraft (conception et qualité allemande)
Accessoires de série :
- Galets
- Panneau de commande au pied déporté
- Rouleaux d'appuis
- Socle
Accessoires en option :
- Rouleaux d'appui latéraux hydraulique
- Galets de cintrage pour tubes
- Galets de cintrage pour profilés
- Galets de cintrage pour cornières
- Galets synthétiques pour matières tendres
- Pilotage numérique
Retrouvez l’intégralité des galets de cintrage dans notre fiche technique. Nos galets sont fabriqués à la commande.
**Lors du passage d’une commande de jeu de galets supplémentaire, il est indispensable de nous préciser la matière ainsi que la section exacte (en mm) de la matière usinée (ex : tubes acier 42 mm). Les jeux de galets étant produits à la demande, la commande doit être précise. Disponibilité sur d’autres dimensions, nous consulter
| Dimensions et poids | |
| Longueur | 1450 mm |
|---|---|
| Largeur | 1000 mm |
| Hauteur | 1400 mm |
| Poids net (brut) | 1700 kg |
| Données électriques | |
| Puissance moteur | 4 kW |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| XXX | |
| Dimensions du matériau carré (limite d'élasticité 24 kg/mm²) [1] | 45 mm |
| Matériau carré Ø min. de cintrage (limite d'élasticité 24 kg/mm²) [1] | 500 mm |
| Dimensions du matériau carré (limite d'élasticité 24 kg/mm²) [2] | 15 mm |
| Matériau carré Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [2] | 380 mm |
| Matériau plat axe léger dimensions Ø de cintrage (limite élastique 24 kg/mm²) [1] | 125 x 25 mm |
| Matériau plat axe léger Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [1] | 600 mm |
| Matériau plat axe léger dimensions de cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 60 x 5 mm |
| Matériau plat axe lourd dimensions Ø de cintrage (limite d'élasticité 24 kg/mm²) [1] | 100 x 20 mm |
| Matériau plat axe lourd Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [1] | 2000 mm |
| Matériau plat axe lourd dimensions cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 80 x 20 mm |
| Dimensions de la nervure supérieure du profil UPN (limite élastique 24 kg/mm²) [1] | 80 x 9 mm |
| Ø min de cintrage du profilé T (limite d'élasticité 24 kg/mm²) [1]. | 800 mm |
| Dimensions de la nervure supérieure du profil UPN (limite d'élasticité 24 kg/mm²) [2] | 25 x 3.5 mm |
| Ø mini de cintrage de la nervure supérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 280 mm |
| Explication pour la nervure du profilé en T ci-dessus | Des entretoises supplémentaires peuvent être nécessaires |
| Dimensions de la nervure extérieure du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | 70 x 8 mm |
| Ø de cintrage min. de la nervure extérieure du profilé en T (limite d'élasticité 24 kg/mm²) [1] | 800 mm |
| Dimensions extérieures de la nervure du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | 25 x 3.5 mm |
| Ø de cintrage min. de la nervure extérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 280 mm |
| Dimensions de la nervure intérieure du profil UPN (limite d'élasticité 24 kg/mm²) [1] | 70 x 8 mm |
| Profilé en T à l'intérieur de la nervure Ø de cintrage min. (limite élastique 24 kg/mm²) [1] | 800 mm |
| Dimensions intérieures de la nervure du profil UPN (limite d'élasticité 24 kg/mm²) [2] | 25 x 3.5 mm |
| Ø mini de flexion de la nervure intérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 280 mm |
| Dimensions extérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | UPN 140 |
| Ø de cintrage min. du profilé extérieur UPN (limite d'élasticité 24 kg/mm²) [1]. | 1600 mm |
| Dimensions extérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | UPN 120 |
| Ø mini de cintrage de la jambe extérieure du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | 900 mm |
| Dimensions intérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | UPN 140 |
| Ø mini de cintrage de la jambe intérieure du profil UPN (limite d'élasticité 24 kg/mm²) [1] | 1600 mm |
| Dimensions intérieures du profil UPN (limite élastique 24 kg/mm²) [2] | UPN 120 |
| Profil UPN intérieur de jambe Ø de cintrage min. (limite d'élasticité 24 kg/mm²) [2] | 1000 mm |
| Explications sur les performances de cintrage, type de profilé standard | Les données de performance s'appliquent à un matériau dont la limite élastique maximale est de 24 kg/mm². limite d'élasticité de 24 kg/mm². Puissance de flexion à VA : facteur 0,7 |
| Explications sur les performances de flexion, type de profilé en option | Les données de performance s'appliquent à un matériau dont la limite d'élasticité maximale est de 24 kg / mm². limite d'élasticité de 24 kg / mm². Puissance de flexion à VA : facteur 0,7 |
| Données de la machine | |
| Ø arbre supérieur | 80 mm |
| Ø arbre inférieurs | 70 mm |
| Ø galet supérieur | 245 mm |
| Ø des galets inférieurs | 245 mm |
| Vitesse d'avance | 6 m/min |
| XXX | |
| Matériau plat axe lourd dimensions Ø de cintrage (limite d'élasticité 24 kg/mm²) [3] | 30 x 10 mm |
| Matériau plat axe lourd min. Ø de cintrage (limite d'élasticité 24 kg/mm²) [3] | 300 mm |
| Dimensions extérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [3] | UPN 100 |
| Ø min. de cintrage de la jambe extérieure du profil UPN (limite d'élasticité 24 kg/mm²) [3] | 600 mm |
| Dimensions intérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [3] | UPN 100 |
| Ø min. de cintrage de la jambe intérieure du profil UPN (limite élastique 24 kg/mm²) [3] | 800 mm |
