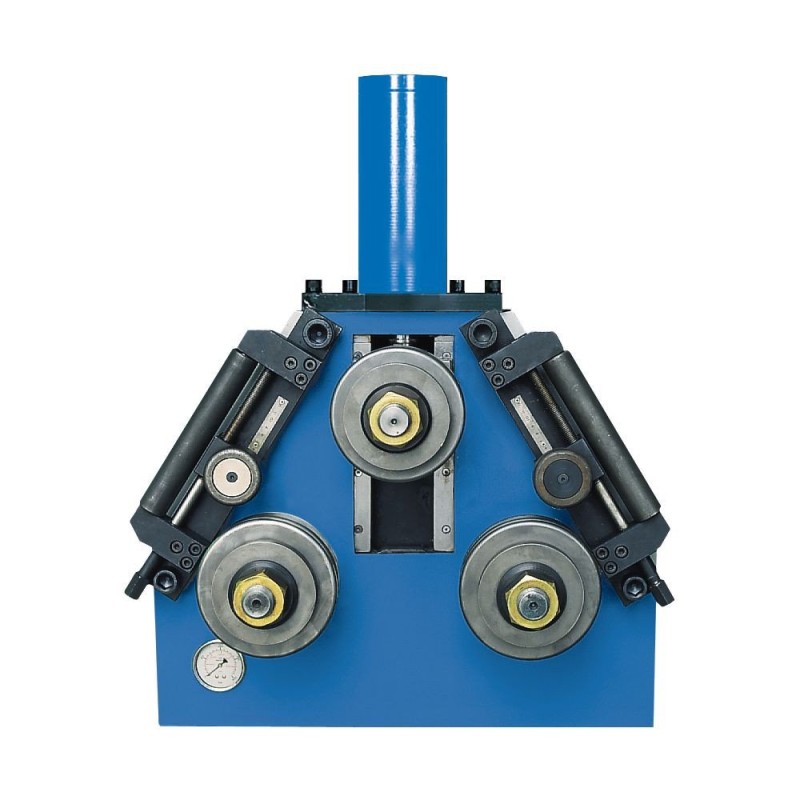

Cintreuse professionnelle à galets Metallkraft PRM 60 FH
17 249,00 € HT
TTC
Hors frais de port
PRM 60 FH - Cintreuse professionnelle à galets, position horizontale ou verticale. 3 galets motorisés. Avec commande au pied déportée. Pour l’usinage des tubes et profilés
3812060
Fiche technique
- Construction robuste et massive en fonte
- Position de travail verticale ou horizontale
- 3 galets entrainés par motoréducteur
- Galets haute qualité en acier traité et rectifié
- Axes de galets acier traité haute qualité, trempés
- Déplacement de la matière piloté par commande au pied déportée
- Réglage hydraulique du galet supérieur
- Rouleaux d’appui latéraux réglables pour le cintrage des ressorts et spirales
- Motorisation haute qualité 400 V
- Fabriquée selon les normes CE
- Produit de la marque Metallkraft (conception et qualité allemande)
Accessoires de série :
- Galets
- Commande au pied déportée avec rotation horaire et antihoraire
- Rouleaux d’appuis
- Indication digitale d'ajustement du galet presseur
- Socle
Accessoires en option :
- Galets pour tubes
- Galets pour profilés
- Galets synthétique pour matériaux doux
- Rouleaux d'appuis synthétiques
Retrouvez l’intégralité des galets de cintrage dans notre fiche technique. Nos galets sont fabriqués à la commande.
**Lors du passage d’une commande de jeu de galets supplémentaire, il est indispensable de nous préciser la matière ainsi que la section exacte (en mm) de la matière usinée (ex : tubes acier 42 mm). Les jeux de galets étant produits à la demande, la commande doit être précise. Disponibilité sur d’autres dimensions, nous consulter
| Dimensions et poids | |
| Longueur | 1000 mm |
|---|---|
| Largeur | 1400 mm |
| Hauteur | 1650 mm |
| Poids net (brut) | 950 kg |
| Données électriques | |
| Puissance moteur | 1,1 kW |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| XXX | |
| Dimensions du matériau carré (limite d'élasticité 24 kg/mm²) [1] | 50 mm |
| Matériau carré Ø min. de cintrage (limite d'élasticité 24 kg/mm²) [1] | 800 mm |
| Dimensions du matériau carré (limite d'élasticité 24 kg/mm²) [2] | 20 mm |
| Matériau carré Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Matériau plat axe léger dimensions Ø de cintrage (limite élastique 24 kg/mm²) [1] | 120 x 25 mm |
| Matériau plat axe léger Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [1] | 600 mm |
| Matériau plat axe léger dimensions de cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 50 x 10 mm |
| Matériau plat axe lourd dimensions Ø de cintrage (limite d'élasticité 24 kg/mm²) [1] | 80 x 20 mm |
| Matériau plat axe lourd Ø mini de cintrage (limite d'élasticité 24 kg/mm²) [1] | 1200 mm |
| Matériau plat axe lourd dimensions cintrage Ø (limite d'élasticité 24 kg/mm²) [2] | 40 x 10 mm |
| Dimensions de la nervure supérieure du profil UPN (limite élastique 24 kg/mm²) [1] | 80 x 9 mm |
| Ø min de cintrage du profilé T (limite d'élasticité 24 kg/mm²) [1]. | 1000 mm |
| Dimensions de la nervure supérieure du profil UPN (limite d'élasticité 24 kg/mm²) [2] | 40 x 5 mm |
| Ø mini de cintrage de la nervure supérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Explication pour la nervure du profilé en T ci-dessus | Des entretoises supplémentaires peuvent être nécessaires |
| Dimensions de la nervure extérieure du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | 80 x 9 mm |
| Ø de cintrage min. de la nervure extérieure du profilé en T (limite d'élasticité 24 kg/mm²) [1] | 1000 mm |
| Dimensions extérieures de la nervure du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | 40 x 5 mm |
| Ø de cintrage min. de la nervure extérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 400 mm |
| Dimensions de la nervure intérieure du profil UPN (limite d'élasticité 24 kg/mm²) [1] | 80 x 9 mm |
| Profilé en T à l'intérieur de la nervure Ø de cintrage min. (limite élastique 24 kg/mm²) [1] | 1200 mm |
| Dimensions intérieures de la nervure du profil UPN (limite d'élasticité 24 kg/mm²) [2] | 40 x 5 mm |
| Ø mini de flexion de la nervure intérieure du profilé en T (limite d'élasticité 24 kg/mm²) [2] | 500 mm |
| Dimensions extérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | UPN 120 |
| Ø de cintrage min. du profilé extérieur UPN (limite d'élasticité 24 kg/mm²) [1]. | 800 mm |
| Dimensions extérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | UPN 60 |
| Ø mini de cintrage de la jambe extérieure du profilé UPN (limite d'élasticité 24 kg/mm²) [2] | 500 mm |
| Dimensions intérieures de la jambe du profilé UPN (limite d'élasticité 24 kg/mm²) [1] | UPN 120 |
| Ø mini de cintrage de la jambe intérieure du profil UPN (limite d'élasticité 24 kg/mm²) [1] | 1200 mm |
| Dimensions intérieures du profil UPN (limite élastique 24 kg/mm²) [2] | UPN 60 |
| Profil UPN intérieur de jambe Ø de cintrage min. (limite d'élasticité 24 kg/mm²) [2] | 600 mm |
| Explications sur les performances de cintrage, type de profilé standard | Les données de performance s'appliquent à un matériau dont la limite élastique maximale est de 24 kg/mm². limite d'élasticité de 24 kg/mm². Puissance de flexion à VA : facteur 0,7 |
| Explications sur les performances de flexion, type de profilé en option | Les données de performance s'appliquent à un matériau dont la limite d'élasticité maximale est de 24 kg / mm². limite d'élasticité de 24 kg / mm². Puissance de flexion à VA : facteur 0,7 |
| Données de la machine | |
| Ø arbre supérieur | 215 mm |
| Ø arbre inférieurs | 215 mm |
| Ø galet supérieur | 60 mm |
| Ø des galets inférieurs | 60 mm |
| Vitesse d'avance | 4 m/min |
| Pression hydraulique | 16 t |
