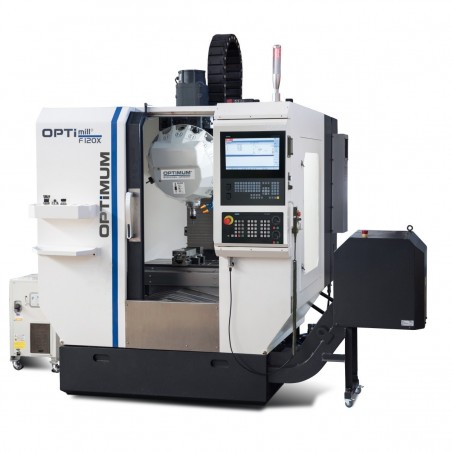

Centre d’usinage Optimum F 120X
Nous consulter
TTC
Hors frais de port
F 120x - Centre d’usinage avec COMMANDE SIEMENS SINUMERIK 828D avec PPU 290
3515120
Fiche technique
- Exécution robuste
- Servo changeur d’outils avec 21 emplacements d’outils
- Guides linéaires en acier inoxydable pour une grande vitesse de déplacement sur tous les axes
- Lubrification centralisée automatique
- Moteur de broche principale SIEMENS
- Servomoteurs SIEMENS sur tous les axes (circuit de contrôle fermé)
- Broche en ligne avec vitesse de rotation max. de la broche de 16 000 T/min.
- Vis à billes trempées et rectifiées avec précision pour des vitesses d’avance rapide élevées sur tous les axes
- Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
- Système d’arrosage avec réservoir à lubrifiant de 120 litres
- Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
- Larges ouvertures de portes d’accès permettant de réduire les temps de nettoyage et d’entretien
- Le convoyeur à bande assure une évacuation efficace des copeaux
- Chariot à copeaux
- Le refroidisseur d’huile assure la stabilité thermique de la broche
- Lampe LED pour un éclairage complet de la zone de travail
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter
Panneau de commande SIEMENS SINUMERIK 828 D:
- Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
- Ecran TFT couleur 10.4“
- 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes
Equipment de série :
- Système d'arrosage : Puissante pompe à liquide de refroidissement de 370 W. Capacité du réservoir 120 litres. Débit maximal 4 m3/h (66 litres par minute)
- Satellite de commande : Pilotage déporté. Electronique. Réduit le temps de réglage au minimum (référencement). Bouton d'arrêt d'urgence. Bouton de validation
- Refroidisseur d'huile de broche : Empêche la déformation thermique de la broche et de l’axe de broche. Dissipation optimale de la chaleur et stabilité dimensionnelle. Prolonge la durée de vie de la machine
- Système de changement d'outils :
- Servo - changeur d’outils : 21 emplacements d’outils. Temps de changement d’outil : outil à outil dans la broche : 0.5 seconde
- Armoire électrique :
- Avec servomoteur SIEMENS : Conforme aux normes en vigueur. Le câblage avec marquage individuel des conducteurs et le schéma électrique fourni facilitent les travaux de maintenance et les diagnostics
- Guide linéaire : Rigidité statique et dynamique maximale : Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie
- Etagères : Étagère de rangement. Étagère à outils pour un rangement propre et bien ordonné des outils. À portée de main sur la machine
- Système de lubrification : Prévient l’usure et les arrêts inutiles de la machine
| Dimensions et poids | |
| Longueur | 2315 mm |
|---|---|
| Largeur | 2194 mm |
| Hauteur | 2325 mm |
| Poids net (brut) | 3800 kg |
| Données électriques | |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Connexions électriques | |
| Puissance totale | 45 kVA |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 63 mm |
| Capacité de fraisage en bout (max.) | 25 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 650 mm |
| Largeur de la table croisée | 400 mm |
| Distance broche-table croisée min. | 150 mm |
| Distance broche-table croisée | 450 mm |
| Taille des rainures en T | 14 mm |
| Nombre de rainures en T | 3 |
| Entraxe des rainures en T | 125 mm |
| Charge admissible max. | 250 kg |
| Système de lubrification par refroidissement | |
| Puissance système d'arrosage | 370 W |
| Course | |
| Course axe Z automatique | 300 mm |
| Course axe X automatique | 500 mm |
| Broche verticale | |
| Attachement de broche | BT 30 |
| Plage de vitesses | 16000 T/min. |
| Puissance moteur des avances | |
| Puissance du moteur d'entraînement de l'axe X | 2.32 kW |
| Puissance moteur d'entraînement de l'axe Y | 2.32 kW |
| Puissance du moteur d'entraînement de l'axe Z | 3.3 kW |
| Vitesses d'avances | |
| Vitesse d'avance rapide X | 40000 mm/min. |
| Vitesse d'avance rapide Y | 40000 mm/min. |
| Vitesse d'avance rapide Z | 40000 mm/min. |
| Course | |
| Course axe Y automatique | 400 mm |
| Précision de fraisage | |
| Précision de la répétabilité | ± 0.006 mm |
| Précision du positionnement | ± 0.005 mm |
| Système de lubrification par refroidissement | |
| Capacité du réservoir | 120 l |
| Pression d'air | |
| Pression d'air | 6 bar |
| Broche verticale | |
| Motorisation de broche(Mode S1) | 12 kW |
| Motorisation (Mode S6 à 30%) | 22.8 kW |
| Couple du moteur (Mode S1) | 38 Nm |
| Couple moteur (Mode S6 à 30%) | 116 Nm |
| Couple du moteur | |
| Axe X | 7.4 Nm |
| Axe Y | 7.4 Nm |
| Axe Z | 10.5 Nm |
| Changeurs d'outils | |
| Capacité | 21 Tools |
| Diamètre d'outil max. | 80 mm |
| Longueur d'outil max. | 80 mm |
| Poids d'outil max. | 3 kg |
| Temps de changement d'outil | 7.33 s |
| Broche verticale | |
| À noter | Veuillez noter qu’en fonctionnement continu, la vitesse maximale de la broche doit être réduite d’environ 20 %. |
| Changeurs d'outils | |
| Type | Servo |
| Système de contrôle | |
| Type de commande | Sinumerik 828D |
| Logiciel système Sinumerik 828D | SW 28x |
| Mémoire CNC | 8 MB |
| Temps de changement de bloc | 1 ms |
| Anticipation (Look ahead) | 150 |
| Nombre d'outils | 512 |
| Broche verticale | |
| Centre de la broche verticale vers le couvercle de l'axe Z | 400 mm |
| Vitesse d'alimentation | |
| Accélération Axes X, Y, Z | 2 m/s² |
| Couple du moteur | |
| Couple moteur Axe X (Mode S6 à 30%) | 14 Nm |
| Couple moteur Axe Y (Mode S6 à 30%) | 14 Nm |
| Couple moteur Axe Z (Mode S6 à 30%) | 21 Nm |
| Puissance moteur des avances | |
| Motorisation Axe X (Mode S6 à 30%) | 4.1 kW |
| Motorisation Axe Y (Mode S6 à 30%) | 4.1 kW |
| Motorisation Axe Z (Mode S6 à 30%) | 6.5 kW |
