Fraiseuse CNC Optimum F 150E
0,00 € HT
TTC
Hors frais de port
F 150 - Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808D Advanced. Avec Servo Moteurs. Idéal pour les petites séries et l’enseignement technique.
Fiche technique
- Idéal pour la production de petites séries
- Machine robuste et performante
- Haute productivité
- Excellente fiabilité
- Changeur 16 outils par carrousel
- Guides linéaires en acier inoxydable pour une grande vitesse de déplacement sur tous les axes
- Lubrification centralisée automatique
- Moteur de broche principale SIEMENS
- Servomoteur SIEMENS sur tous les axes (circuit de contrôle fermé)
- Table croisée rectifiée avec 5 rainures en "T"
- Le convoyeur de copeaux à bande assure une évacuation efficace des copeaux
- Chariot à copeaux
- Vitesse de rotation maximale de la broche 10 000 T/min.
- Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
- Système d’arrosage avec réservoir à lubrifiant de 190 litres
- Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
- Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
- Larges ouvertures de portes d’accès permettant de réduire les temps de nettoyage et d’entretien
- Six pieds réglables assurant une parfaite stabilité de votre machine
- Lampe LED pour un éclairage complet de l’espace de travail
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter

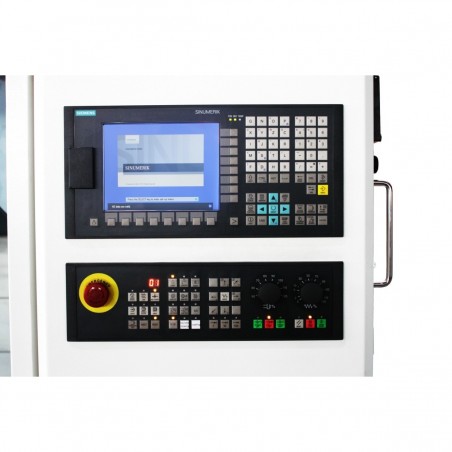

SIEMENS Sinumerik 808 D Advanced (Panneau de commande Siemens) :
- Port Ethernet RJ45
- Ecran LED couleur 8,4" avec résolution 800 x 600
- Equipé d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
- Codeur absolu / aucun déplacement de référencement requis
Equipement de série :
- Étagères de rangement : Permet le stockage d'outils / Possibilité de desserte pour rangement d'outils BT40 : nous consulter
- Satellite de commande : Pilotage déporté / Electronique / Réduit les temps de réglages au minimum / Bouton d'arrêt d'urgence / Bouton de validation
- Broche Principale : Vitesse de la broche de 10 à 10 000 T/min
- Changeur d'outils : Carrousel / 12 emplacements outils / Temps de chargement d'outil : 7 secondes
- Armoire Electrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens
- Guides Linéaires : Rigidité statique et dynamique maximale / Haute précision de positionnement / Mouvement souple et sans jeu / Précision constante et longue durée de vie
- Système de lubrification centralisée : Automatisée / Prévient l'usure et les arrêts inutiles.
Dimensions et poids | |
Longueur | 3420 mm |
---|---|
Largeur | 2050 mm |
Hauteur | 2400 mm |
Poids net (brut) | 4500 kg |
Données électriques | |
Alimentation | 400 V |
Fréquence | 50 Hz |
Connexions électriques | |
Puissance totale | 15 kW |
Capacité de fraisage | |
Capacité de surfaçage (max.) | 80 mm |
Capacité de fraisage en bout (max.) | 38 mm |
Table croisé horizontal | |
Longueur de la table croisée | 900 mm |
Largeur de la table croisée | 500 mm |
Distance broche-table croisée min. | 100 mm |
Distance broche-table croisée | 600 mm |
Taille des rainures en T | 18 mm |
Nombre de rainures en T | 5 |
Entraxe des rainures en T | 80 mm |
Charge admissible max. | 350 kg |
Système de lubrification par refroidissement | |
Puissance système d'arrosage | 0.37 kW |
Course | |
Course axe Z automatique | 500 mm |
Course axe X automatique | 750 mm |
Broche verticale | |
Attachement de broche | BT 40 |
Plage de vitesses | 10 – 10000 T/min. |
Vitesses d'avances | |
Vitesse d'avance rapide X | 20000 mm/min. |
Vitesse d'avance rapide Y | 20000 mm/min. |
Vitesse d'avance rapide Z | 20000 mm/min |
Course | |
Course axe Y automatique | 500 mm |
Précision de fraisage | |
Précision de la répétabilité | ± 0,008 mm |
Précision du positionnement | ± 0,008 mm |
Système de lubrification par refroidissement | |
Capacité du réservoir | 190 l |
Pression d'air | |
Pression d'air | 6,0 bar |
Broche verticale | |
Motorisation de broche(Mode S1) | 7,5 kW |
Motorisation (Mode S6 à 30%) | 11.25 kW |
Couple du moteur (Mode S1) | 48 Nm |
Couple moteur (Mode S6 à 30%) | 72 Nm |
Couple du moteur | |
Axe X | 9.55 Nm |
Axe Y | 9.55 Nm |
Axe Z | 16.7 Nm |
Changeurs d'outils | |
Capacité | 16 Outils |
Diamètre d'outil max. | 90 mm |
Longueur d'outil max. | 250 mm |
Poids d'outil max. | 8 kg |
Temps de changement d'outil | 20 s |
